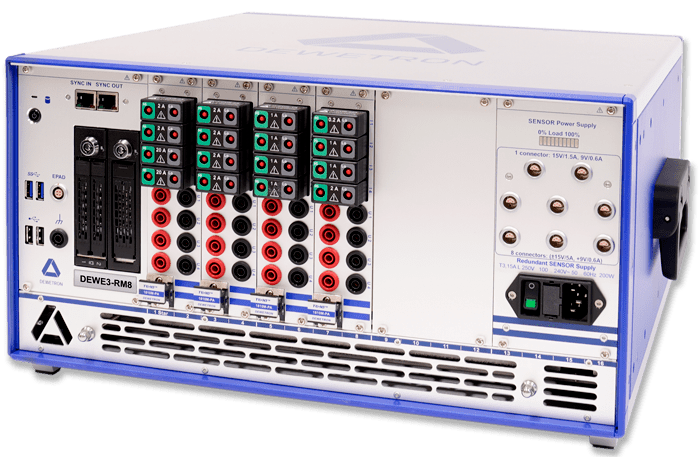

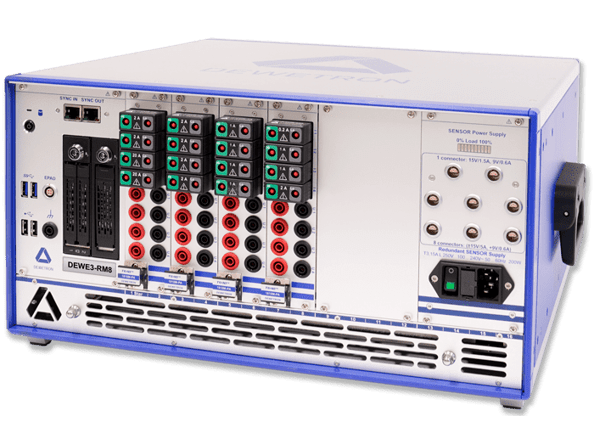

德維創高速多通道機架安裝版功率分析儀DEWE3-PA8-RM

你需要一個機架式的功率數據采集系統?那么您就可以使用我們的機架式數采功率分析儀了。得益于易于集成的19英寸安裝套件，風扇插槽在前面易于維護和無聲冷卻。我們的功率數采主機DAQ系統是完全模塊化的，通過用戶可更換的TRION(3)模塊，用于模擬量、數字量、CAN輸入、計數器等。分辨率可選，最高可達24位，可升級。

產品特點：

可插8個 TRION3或TRION板卡，變成16相功率分析儀

64路模擬量輸出通道

8個傳感器供電接口

1 TB SSD 硬盤存儲

機架式功率數據采集主機

靜音散熱，便于維護的風扇槽

支持多臺DEWE3系列主機同步，最高10Gbit速度

可提供19”安裝套件

連接性和可擴展性

SYNC-CLOCK?同步所有信號源:

TRION?模塊

攝像機

FlexRay接口

全球定位系統(GPS)

可擴展性

DEWE3前端機箱(用于更多TRION?插槽的場景)

CPAD/EPAD(用于靜態信號低采樣輸入)

軟件

DEWE3-PA8-RM可以在OXYGEN測量軟件的配合下充分發揮其潛力。

DEWETRON測量軟件OXYGEN的界面

Trion3?高速模塊選擇指南

選擇不同的多通道TRION3?高速采樣模塊。TRION3-18xx-MULTI模塊比同類型采集模塊快10倍。

型號		通道	采樣 [kS/s]	傳感器供電	電壓輸入	電流	IEPE	電橋 [F/H/QU]	熱電偶	電荷	RTD	Others
TRION3-1820-MULTI		4 or 8 ISO	2000 / 24	0-24 V	±100							CAN, CNT, TEDS
TRION3-1850-MULTI		4 or 8 ISO	5000 / 18	0-24 V	±100							CAN, CNT, TEDS
TRION3-1810M-POWER-4		4 U + 4 I	10000 / 18	+9 V	1000 VRMS

Trion?模塊選擇指南

選擇不同的多通道TRION?模塊。用戶可交換模塊在每個通道上提供模擬轉換。

型號		通道	采樣率  [kS/s]	傳感器 供電	電壓 輸入	電流	IEPE	電橋  [F/H/QU]	熱電偶	電荷	RTD 熱電阻	Others
TRION-2402-MULTI		4/8 ISO	204 / 24	0-24 V	±100							CAN, TEDS
TRION-1820-MULTI		4 ISO	2000/24	0-24 V	±100							CAN, CNT, TEDS
TRION-1820-POWER-4		4 U + 4 I	2000 / 18	+9 V	1000 VRMS							可換的電流模塊 (20A, 2A, 0.2A, 5V)
TRION-1600-dLV		16 or 32	20	5 V, 12 V	±5 / ±10							2x counter, CAN-bus, 8x DI,  4x DO, RS485, 2x alarm out
TRION-1603-LV-6-L1B		6 ISO	250 / 16	1-28 V	±100							TEDS
TRION-1603-LV-6-BNC		6 ISO	250 / 16	-	±100
TRION-1620-LV-6-L1B		6 ISO	2000 / 24	1-28 V	±100							TEDS
TRION-1620-ACC		6 ISO	2000 / 24	4 / 8 mA	±100							Tacho
TRION-1802-dLV		16 or 32	200 / 100	5 V , 12 V	±5 / ±10							2x counter, CAN-bus, 8x DI,  4x DO, RS485, 2x alarm out
TRION-2402-dACC		6/8 DIFF	204 / 24	0.1-24 mA	±100							Tacho, TEDS
TRION-2402-dSTG		6/8 DIFF	204 / 24	0-13 V	±10							TEDS
TRION-2402-V		4/8 ISO	204 / 24		±1000
TRION-BASE		16 DI(O) + 2 CNT	2000 / -	5 V, 12 V								DIO, IRIG-B DC, Counter
TRION-TIMING-V3		8 DIO + 1 CNT	2000 / -	5 V, 12 V								DIO, IRIG full, GPS 1Hz, Counter
TRION-CNT		6 ISO	204 / -	5 V, 12 V								Counter
TRION-CAN		2/4 ISO	1000 kBit/s	5 V, 12 V								CAN
TRION-DI-48		48 ISO	3000 / -	5 V								Digital Input
TRION-VGPS-20-100-V3		8 DIO + 1 CNT	2000 / -	5 V, 12 V								DIO, Counter, GPS 100Hz

CPAD / EPAD模塊選擇指南

連接外部，多通道模塊，整合模擬信號調理和A/D轉換器在一個極端堅固的盒子，可以菊花鏈式連接。

型號		通道	采樣率[kS/s]	接口	電壓量程 [V]	電流	熱電偶	熱電阻RTD
CPAD3-V8		8 ISO	100 / 20	CAN 2.0B	± 50
CPAD3-TH8		8 ISO	100 / 20	CAN 2.0B
CPAD2-V8		8 ISO	12 / 24	CAN 2.0B	± 50
CPAD2-TH8		8 ISO	12 / 24	CAN 2.0B
CPAD2-RTD8		8 ISO	12 / 24	CAN 2.0B
CPAD2-LA8		8 ISO	12 / 24	CAN 2.0B
EPAD2-V8		8 ISO	12 / 24	RS-485	± 50
EPAD2-TH8		8 ISO	12 / 24	RS-485
EPAD2-RTD8		8 ISO	12 / 24	RS-485
EPAD2-LA8		8 ISO	12 / 24	RS-485
