德維創TRION3-高速信號調理模塊

您是否正在尋找一種面向未來的信號調理技術，它可以為未來提供靈活性而沒有任何缺點？ 那么 TRION3 高速系列是您的解決方案。 當精度、速度和動態性至關重要時，這些信號調理模塊就會派上用場。

DEWETRON TRION3 模塊概覽

在下表中，您可以找到 DEWETRON 高速 TRION3 模塊的概覽。 如需更多信息，請參閱我們的技術參考手冊或與我們聯系。

型號		通道	采樣率	位數	接口
TRION3 -1850-MULTI		4/8	5 MS/s	24-bit >2 MS/s:  18-bit	4 D-SUB or 8 LEMO 0B
TRION3 -1820-MULTI		4/8	2 MS/s	24-bit >2 MS/s:  18-bit	4 D-SUB or 8 LEMO 0B
TRION-1820-MULTI		4	2 MS/s	24-bit >2 MS/s:  18-bit	4 D-SUB
TRION-2402-MULTI		4/8	200 kS/s	24-bit	4 D-SUB or 8 LEMO 0B

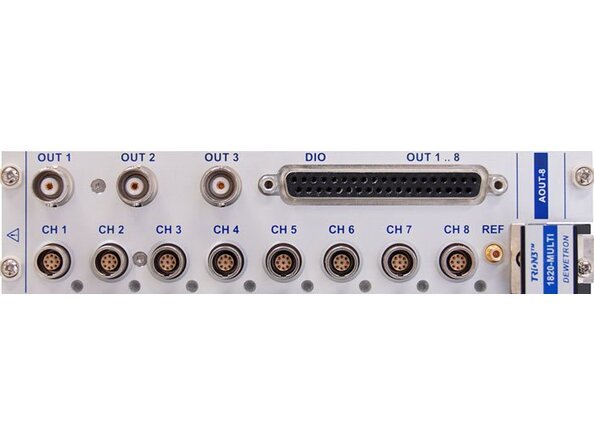

TRION3 -1850-MULTI-AOUT-8		IN: 8 OUT: 8	IN: 5 MS/s OUT: 2.5 MS/s	IN: 24-bit OUT: 32-bit	IN: LEMO 0B OUT: D-SUB, BNC
TRION3 -1820-MULTI-AOUT-8		IN: 8 OUT: 8	IN: 2 MS/s OUT: 2.5 MS/s	IN:  24-bit OUT:  32-bit	IN: LEMO 0B OUT: D-SUB, BNC
TRION3 -AOUT-8		OUT: 8	2.5 MS/s	32-bit	OUT: D-SUB, BNC
兼容性: DEWE3數據采集系統主機兼容TRION3和 TRION 板卡，但 DEWE2數據采集主機只兼容 TRION板卡。點擊查看數據采集系統DAQ信息

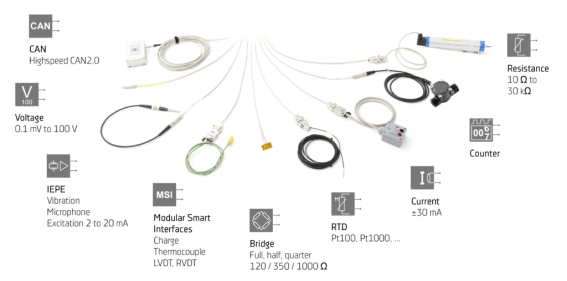

兼容傳感器示例

輸入類型	量程	兼容傳感器
電壓	±2 mV to ±100 V 可編程	–
IEPE?	100 mV to ±10 V可編程	IEPE? sensors
電橋	1 to 1000 mV/V	4-, 5-, 6-線全橋; 3-, 4-, 5-wire半橋; 2-, 3-, 4-wire ? 橋; 120 / 350 / 1000 Ω
電阻	10 Ω to 30 kΩ	電位計,RTD熱電阻: Pt100, Pt200, Pt300, Pt500, Pt2000 (2-, 3-, 4-線)
電流	±30 mA	4 to 20 mA sensors; loop powered sensors
CAN	–	CAN 2.0
MSI	MSI-BR-CH-x:  500 to 50000 pC MSI-BR-TH-x: 多量程TC MSI-BR-LVDT	LVDT, RVDT, 電荷輸出和熱電偶
電壓輸入精度  ≤10 V	DC 0.1 Hz to 10 kHz 10 kHz to 50 kHz 50 kHz to 100 kHz	±0.02 %  讀數±0.02 % 量程 ±20 μV ±0.02 %  讀數±0.02 % 量程 ±20 μV ±0.1 % 讀數 ± 0.02 % of量程±20 μV ±0.5 %讀數 ± 0.02 %量程 ±20 μV
輸入阻抗	差分 (100 MΩ or 1 MΩ), 單端 (50 MΩ)
輸入耦合	DC/AC (高通濾波0.16 Hz to 100 Hz可編程)
無雜波信噪比  (10 V 量程)	1 kS/s to 200 kS/s: 140 dB

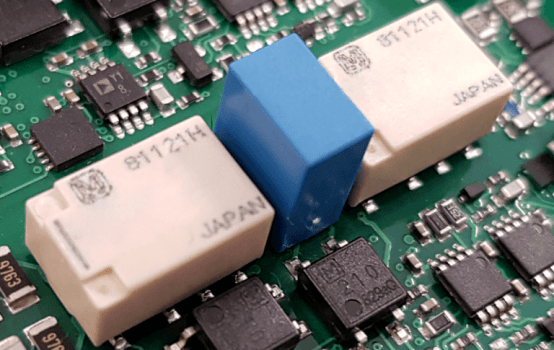

高速隔離輸入

TRION(3)-18xx-MULTI 模塊相比市場上其他類似模塊快，關鍵信息如下：

高達 5 MS/s 的同步采樣率

2 MHz 的模擬帶寬

連續數據流到應用程序和磁盤

通道對通道、通道對地均隔離 (350 V)

對于 DEWE2 (2 MS/s) 和 DEWE3 (5 MS/s)

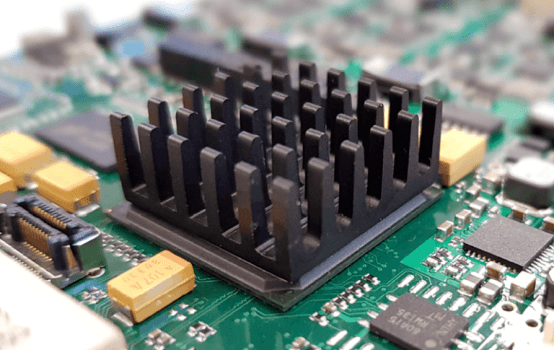

板載濾波和信號處理

為了提供優異的信噪比和無混疊數據，我們?yōu)槟K配備了:

模擬抗混疊濾波器

精確低通濾波器，具有高達8階貝塞爾和巴特沃斯特性，截止頻率可自由編程

交流耦合可編程(0.16 Hz至100 Hz)

RTD和熱電偶傳感器的線性化

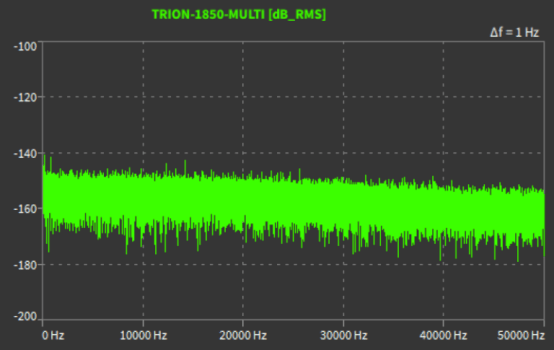

超低噪音和失真

模擬電路設計和 AD 轉換一目了然。 性能優于任何其他 24 位高速測量系統。

出色的動態范圍 (140 dB)

準確度也適用于 AC

市場領先的有效位數

在機械結構分析的動態信號的分析的解決方案

THD -108 dB 在 1 kHz

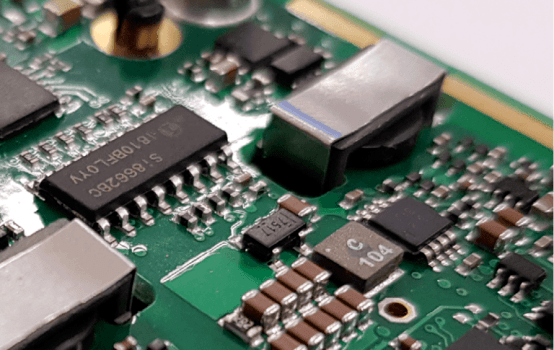

強大的傳感器激勵

電壓和電流控制的傳感激勵兼容幾乎每一種傳感器類型。也有足夠的電源容量來滿足高需求的傳感器:

0至24伏，可達100毫安(0.5 W)

0.1至60 mA，24 V (>20 mA: 10 V)

0.02%高精度

單個輸入之間無需功率共享
