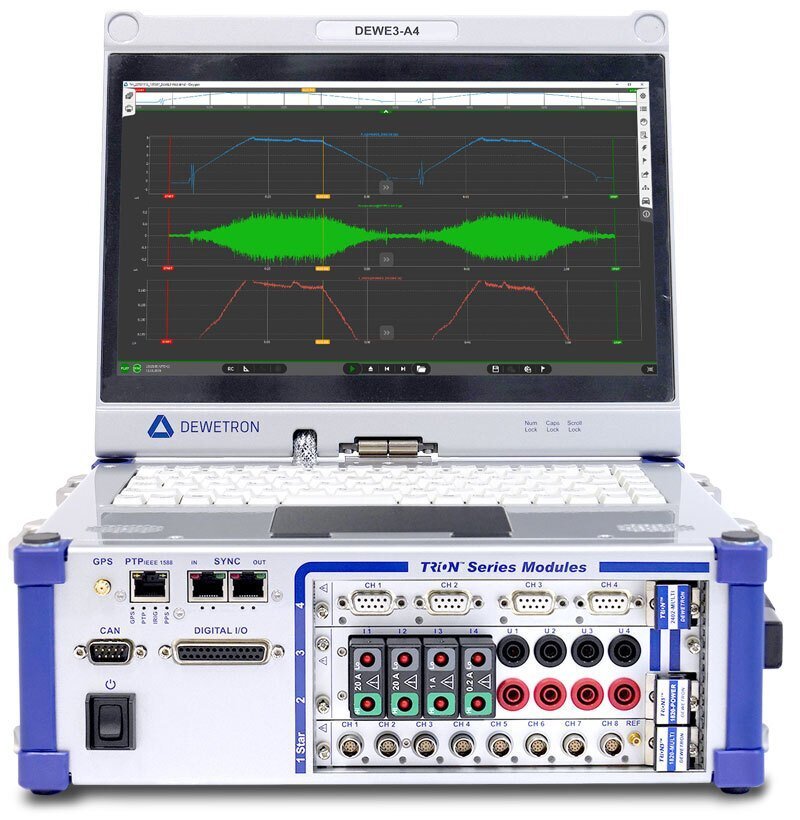

高速便攜式多通道數采DEWE3-A4

DEWE3-A4 DAQ數采系統是便攜式一體化數據采集的解決方案。4個TRION(3)插槽，可容納多達32個模擬測量輸入，1tb固態硬盤SSD存儲，配合直觀的OXTYGEN測量軟件，使其適用廣泛、靈活。無論是現場測量，在車輛上，或在試驗臺上-這個緊湊和堅固的測量系統都可以適用。

產品特點：

多達32個模擬輸入(通過可更換的TRION3或TRION模塊)

數字輸入，計數器和CAN集成

高達10ms/秒的同步采樣速率

全面的同步選項

隔離直流電源供電和可選電池板供電

可選配內部UPS緩沖電池，供電使用5分鐘

13.3”寬屏多點觸控全高清顯示屏

1tb固態硬盤，容量400mb /s

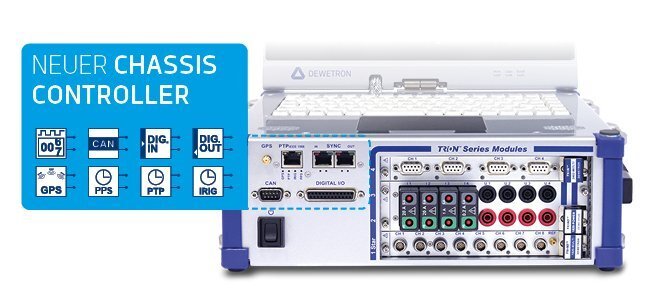

數采框架更靈活

數采框架升級帶來了巨大的空間和成本節約。機箱框架提供的功能，以前需要多達三個獨立的TRION模塊:TRION- BASE TRION-CAN和TRION- TIMING。

現在，計數器、CAN、GPS、PTP、IRIG、PPS和數字輸入和輸出的接口直接內置到機箱中。這使得這些TRION插槽現在可以自由使用其他模擬或數字TRION(3)模塊。

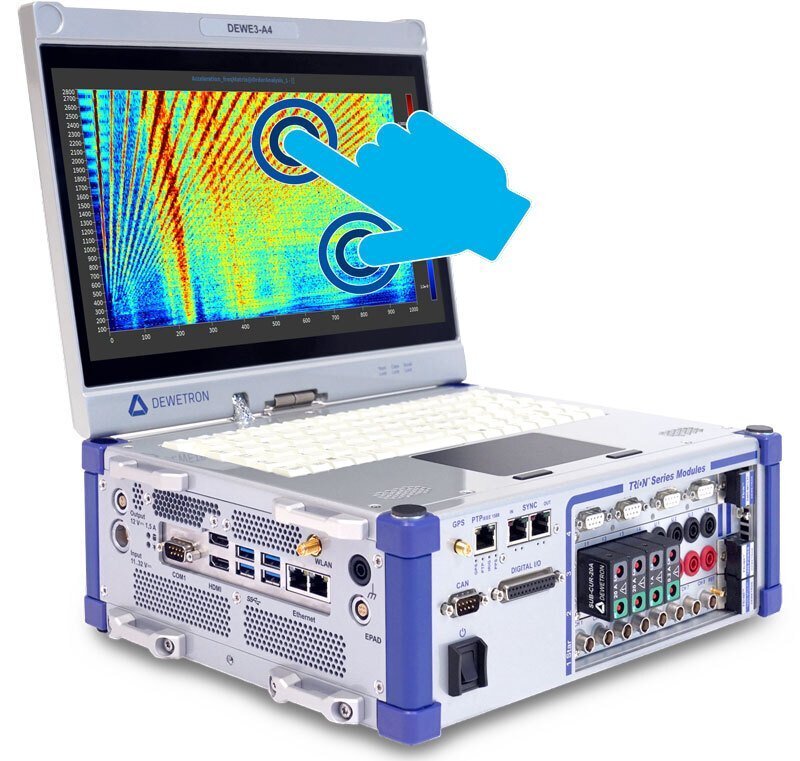

使用多點觸控

DEWE3-A4配備了一個明亮的13.3”寬屏多點觸控全高清顯示屏來控制系統。你可以用手指觸屏操作，就像在智能手機上一樣。例如，從屏幕右側拖動側邊欄打開頻道設置。此外，DAQ數采系統可以通過2個指定鍵的多點觸摸觸摸板進行控制。按觸控板也會觸發按鍵。

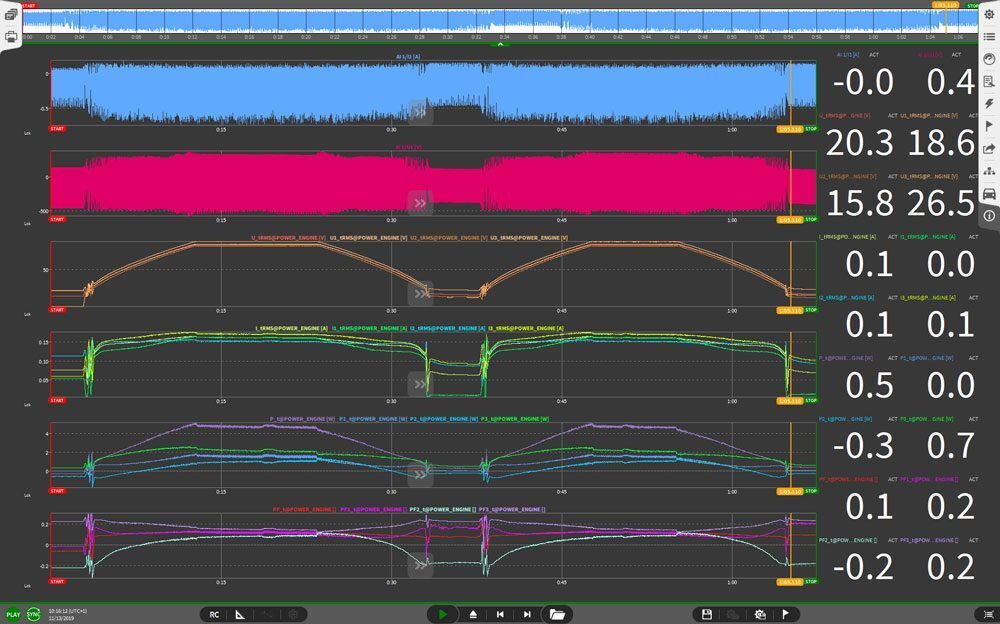

OXYGEN測量軟件

DEWE3-A4可以充分利用我們易于使用的OXYGEN測量軟件的潛力，該軟件支持您的大量軟件功能，隨著每個新版本的不斷擴展。

OXYGEN的核心特性之一是強大的數據記錄。所有獲取的數據都可以存儲在一個數據文件中，只需簡單地點擊記錄按鈕。使用合適的硬件，您可以實現高達1GB/s的數據速率，而不必?fù)?dān)心丟失任何東西。

在記錄過程中檢查數據

文件分割選項生成一個新的文件后，在一定的時間內，或事件發生時

通道采樣率選擇

使用安裝的OXYGEN軟件在任何PC上打開(免費)

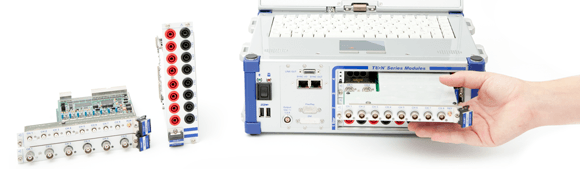

用戶可更換的TRION3和TRION模塊

DEWE3-A4支持所有高速TRION3和TRION模塊。DEWETRON為幾乎所有傳感器和輸入提供TRION(3)模塊，如電流、電壓、功率、振動(IEPE)、橋(應變計)、電位器、RTD、CAN、計數器輸入、熱電偶等。使用外部時間源進行同步，如GPS、PTP或IRIG。

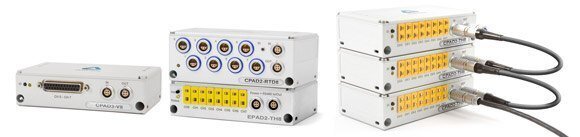

CAN和RS485模塊

外部多通道CPAD和EPAD模塊集成模擬信號調理和A/D轉換器在一個非常堅固的盒子- CAN或RS485接口盒

連接外部，多通道模塊，并組合模擬信號調理和A/D轉換器在一個極端堅固的盒子，可以菊花鏈?zhǔn)竭B接。

CPAD3系列:高電壓隔離的高速CAN，每通道100Hz

CPAD2系列:CAN接口，每通道12Hz

EPAD2系列:RS-485接口，每通道12Hzz

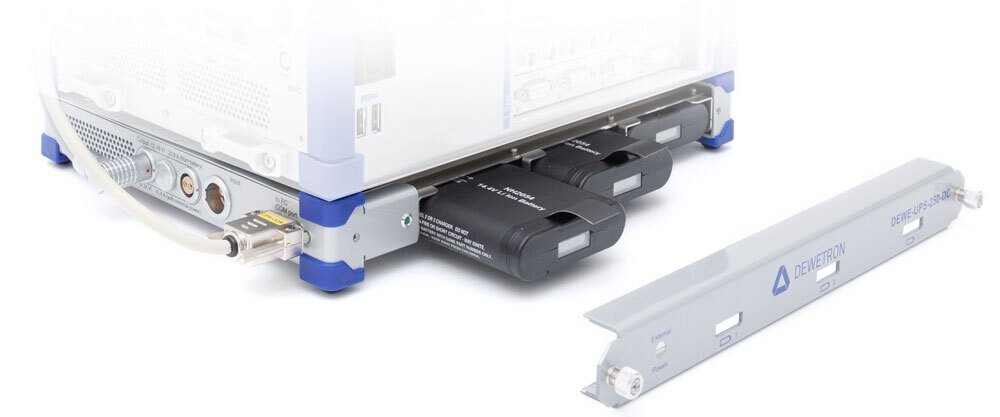

獨立供電電源

可選的電池組使DEWE3-A4成為一個完全獨立的數據采集系統。三節可充電電池的續航時間可達兩小時。由于“熱插拔技術”，電池可以在持續測量過程中更換，使移動連續運行無需外部電源。
