GPS位置速度位移板卡TRION-VGPS-20/100-V3

產品描述：德維創GPS位置速度位移板卡模塊TRION-VGPS-20/100-V3產品特點：位置，速度和位移模塊20/ 100hz GPS接收器支持不同類型的GPS (SBAS)和GLONASS作為標準GPS或 ...

服務熱線:15021562539

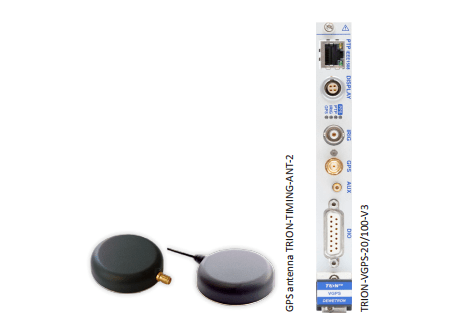

德維創GPS位置速度位移板卡模塊TRION-VGPS-20/100-V3

位置，速度和位移模塊

20/ 100hz GPS接收器

支持不同類型的GPS (SBAS)和GLONASS作為標準

GPS或IRIG定時，8 × DIO, 1 ×計數器，1 × AUX

PTP / IEEE1588

電氣隔離:350 VDC

TRION-VGPS-20/100-V3 技術指標
GPS 指標
支持的 GNSS 信號類型 - GPS - SBAS - GLONASS2)	L1 C/A,L1C L1,L5 L1C/A
通道數	555
水平位置精度一 Single point L1 一 Single point L1/L2 一 SBAS	1.5 m 1.2 m 60 cm
刷新率 TRION-VGPS-20-V3 TRION-VGPS-100-V3	20 Hz 100 Hz
Time to first fix - Cold start - Hot start4)	<40 s (typical) <19 s(typical)
信號中斷恢復 - L1 - L2	<0.5 s(typical) <1.0 s(typical)
時間精度	20 ns RMS
Heading精度	0.1°(typical)
位移精度	<0.03 m/s RMS
位移限值	515 m/s
GPS天線	Incl. (5 m cable); supports GPS L1, GLONASS G1,SBAS(WAAS,EGNOS, MSAS)
GPS輸入接口	SMA for GPS antenna

PTP/IEEE 1588
lP 模式		Multicast
協議		UDP/IPv4;ETH
延遲機制		End-to-end, peer-to-peer
IP address方法		DHCP
RJ-45 以太網		10/100 Mbit Ethernet connection; only for synchronization, no data transfer possible.
可編程修正限值		10 ns to 500 ms
IRIG input 指標
兼容的codes		IRIG code A or B; AM or DC
兼容性(AM code)		0.5 Vp-p to 10 Vp-p
兼容性(DC code)		DC level shift (edge detection); TTL/CMOS compatible
		Low:<1.5 V	High:>3.5V
阻抗		20 kΩ
絕緣電壓		350V DC
接口		BNC
Digital l/O 指標
通道數		8
兼容性 (input)		CMOS/TTL,weak pull-up 100 kQto+5 V
		Low:<0.8 V High:>2.0V
兼容性 (output)		TTL, 20 mA
過壓保護 - Input mode - Output mode		±30 V -0.5 to +5.5 V; short circuit protected
接口		D-SUB-15 socket
Counter 指標
通道數		1 advanced counter or 3 digital inputs
計數器模式	Event counting	Basic event counting, gated counting, up/down counting and encoder mode (X1,X2 and X4)
	Waveform timing	Period, frequency, pulse width, duty cycle and edge separation
	Sensor modes	Encoder(angle and linear), gear tooth with/without zero, gear tooth with miss- ing/double teeth
輸入信號兼容性		CMOS/TTL
計數器分辨率		32-bit
計數器時基		80 MHz
時基精度		Typical 10 ppm(DEWE2);2 ppm(DEWE3);(defined by the backplane)
最大輸入頻率		10 MHz
過壓保護		±30 Voc,50 Vpek(for100 ms)
傳感器供電		5V(600 mA)and 12V(600 mA)
接口		On same D-SUB-15 socket as Digitall/O

AUX 指標
功能	Camera trigger, trigger input/output, acquisition clock and programmable clock output
兼容性 (input)	LVTTL
兼容性 (output)	LVTTL,10 mA
過壓保護	±20 VDC
接口	SMB socket
一般指標
功耗	5 W
溫度范圍	0-50°℃
重量	Approx. 240g
