TRION3-AOUT-8 在 OXYGEN軟件中的應用

這個部分主要講了如何在OXYGEN中使用TRION3-AOUT模塊. 為了使用這個模塊 TRION3-AOUT 需 要和RION3-18xx-MULTI 模塊結合在一起使用并且需要 OXYGEN 軟件版本高于5.4 . 這兩塊板卡的配置需要在工廠完成用戶不能自行更改 更詳細的說明請參考TRION3-AOUT 說明書, 在網站 www.dewetron-tech.cn.可以下載 TRION3-AOUT-8板卡有兩種運行模式：

?條件信號輸出

?計算通道輸出

條件信號輸出

TRION3-18xx-MULTI 支持直接的或者程控調節后的信號輸出. 可以是 ±5 V, ±10 V 或0-10 V 的 模擬信號直接輸出或者 有效值、平均值等處理后的數值輸出

計算通道輸出

任何通道或 TRION3-18xx-MULTI 可以激活FPGA基礎運算 并輸出 ±5 V, ±10 V or 0-10 V 的模擬信號，這兩個功能又可以分為四個工作模式, OXYGEN軟件可以設置:

? 模擬通道輸出

? 數學函數計算輸出

? 常數量輸出

? 函數發生器

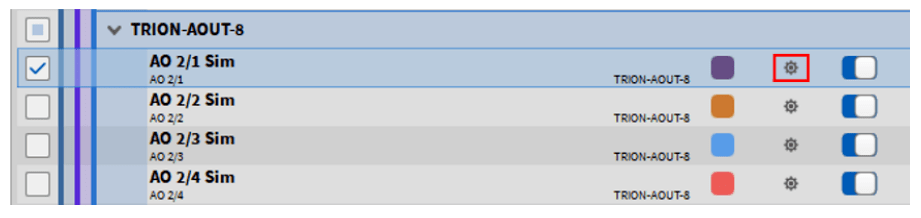

這個小齒輪按鈕圖 4.3 可以打開每個通道的設置.

Fig. 4.3: 打開通道設置TRION3-AOUT 模塊

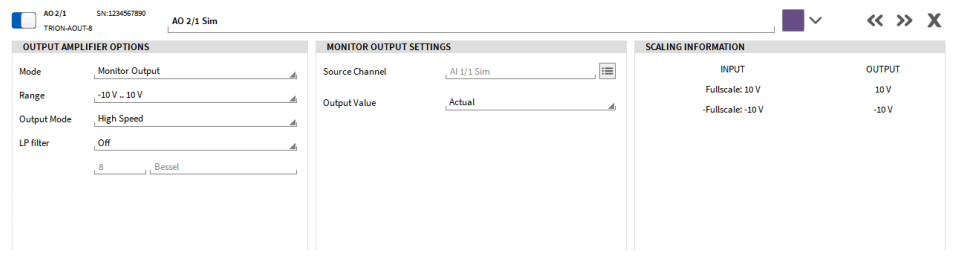

設置分三部分如圖4.4 輸出放大器選項，模式通道設置和縮放信息

Fig. 4.4: 輸出設置TRION3-AOUT 板卡

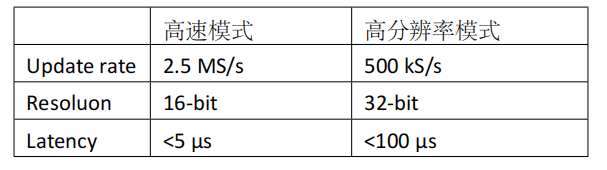

在輸出放大器選項中，可以選擇相應的模式。接下來，每個模式和相應的設置將被注明。 輸出量乘可以被定義, ±5 V, ±10 V, 0-5 V, 0-10 V, ±30 mA or 0-30 mA 是可以直接輸出的 對于輸出模式，可以選擇兩種不同的選項:高速或高分辨率。下表將解釋這兩種模式之間的差 異。

Table 4.1: 高速和高分辨率的區別TRION3-AOUT 板卡

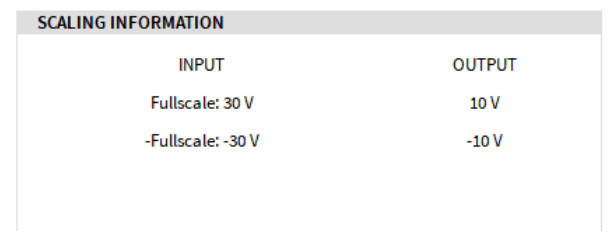

 本節還可以根據截止頻率和濾波器特性選擇低通濾波器。 如果TRION3-18xx-MULTI模塊的輸出范圍超出了TRION3-AOUT模塊可能的輸出范圍，信號會 相應縮放。這個縮放信息可以在縮放信息部分中看到。 下圖舉例說明 圖 4.5.

Fig. 4.5: 比例縮放后的數據

4.2.1 模擬通道輸出

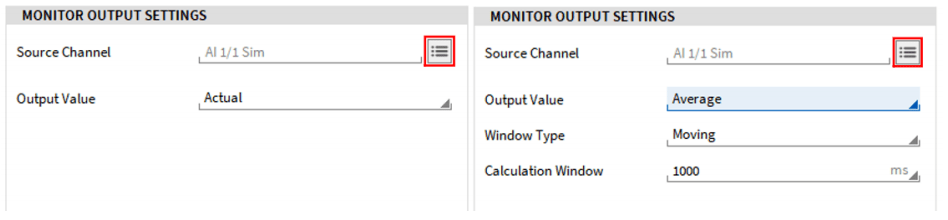

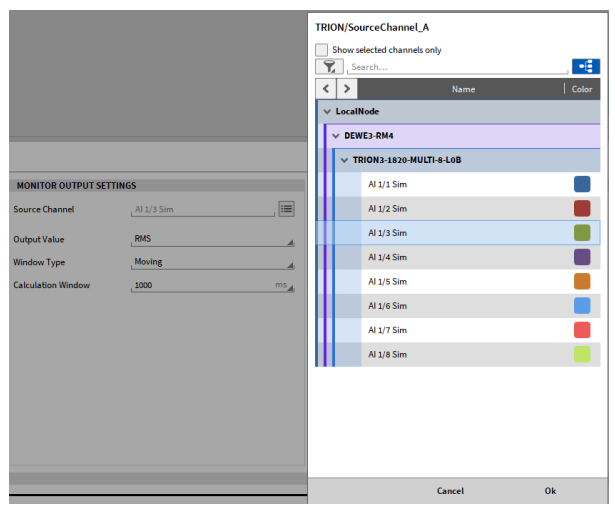

圖4.6 展示的是模擬通道輸出模式. 這種模式下TRION3-18xx-MULTI 辦卡上的輸入通道的數值可 以通過AO卡進行輸出. 數據源可以通過點擊紅框圈起來的位置進行選擇如圖4.6. 圖 4.7 對話框 展示的是如何選擇模擬通道，每次只能選擇一個通道

Fig. 4.6: 模擬輸出設置

Fig. 4.7: 數據源通道選擇

可以輸出TRION3-18xx-MULTI 板卡采集到的時時值平均值和有效值. 如果選擇了平均值或者有 效值額外的兩個設置選項將會出現 參考 圖4.6 右側. 窗口類型可以是固定或更改，計算窗函數的 值可以從下拉列表中選擇，也可以手動輸入值。

4.2.2 數學計算值輸出

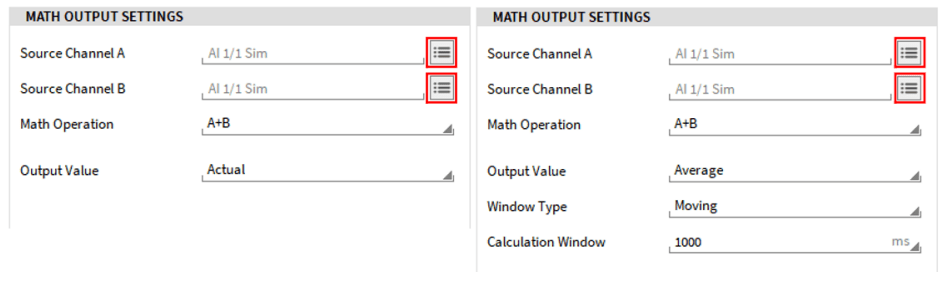

圖 4.8 展示了數學計算輸出功能. 再次兩個信號源通道可以通過圖上標記的位置選擇 如圖4.8. 接 下來三個可調的數學運算功能可以對兩個通道進行運算處理:

? A + B

? A – B

? A * B

Fig. 4.8: 數學計算輸出設置

可以輸出數學計算結果結果的實際值或平均值或均方根值。如果選擇平均值或均方根，還有兩 個額外的設置 如圖4.8 右側， 窗函數類型可以是固定或移動，計算窗口的值可以從下拉列表中選擇，也可以手動輸入值。

4.2.3 常數量輸出

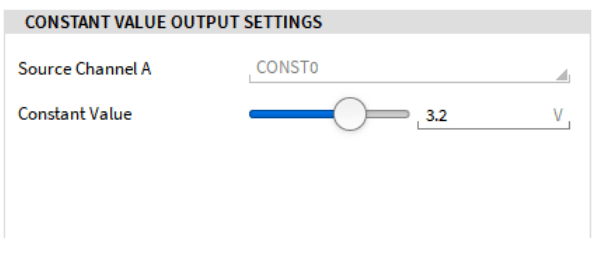

如圖4.9 展示了常數量輸出的設置. 不用選擇信號源通道. 在輸出范圍內的固定數值(如圖 4.4 一 個不變的在范圍內的數值可以被輸出. 可以通過滑塊調節數值大小也可以手動輸入

Fig. 4.9: 常數量輸出設置

4.2.4 函數發生器

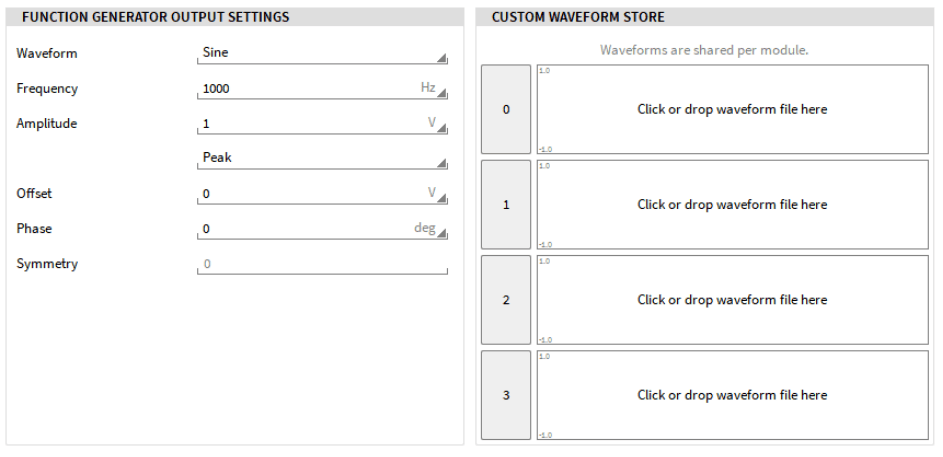

功能‘函數發生器’該設置請參考圖4.10

·波形: 正弦, 方波或三角波 可以在自定義波形設置選項選擇,(參考圖. 4.10).更 詳細的資料請參考自定義波形.

·頻率: 頻率可以從下拉列表中選擇，也可以在其中輸入一個單獨的值頻率范 圍0.001 Hz - 1 MHz. ·振幅: 復制可以設置 0–10 V 或 0–30 mA 峰值或者有效值

·偏置: ±10 V 或 ±30 mA 偏置可選 ·相位: ±180° 相位差可自定義

·對稱性和占空比: 這個選項主要針對防波和三角波并且可定義區間為0.001– 100 %.

 Fig. 4.10: 函數波形設置

? 文件格式必須是CSV

? 每一行是一個只活著一個采樣點

? 只有-1-1的數值

? 分隔符必須是. (英文版的句號)

? 允許16384行

 4.2.5 自定義波形

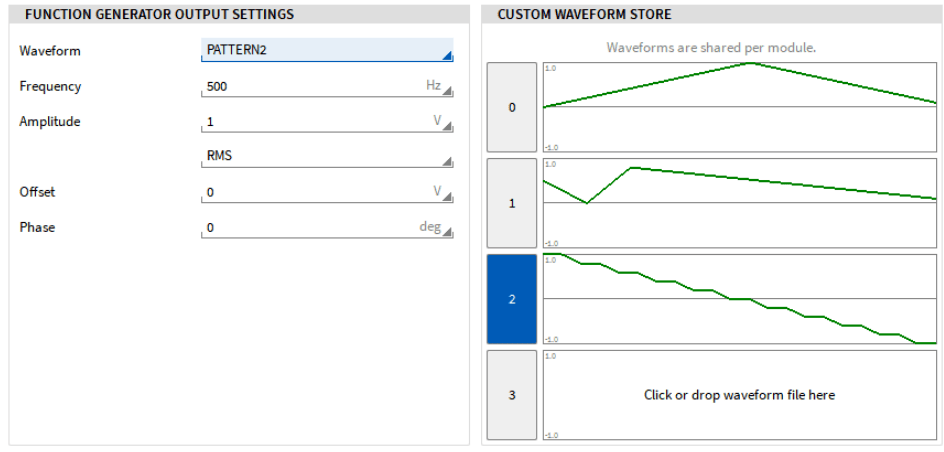

如果用戶希望使用自定義波形, 0-3 選項必須是在波形輸出模式下。 在自定義波形欄中 四種不同波形可被定義. 每個輸出通道只能選擇一種波形. 自定義的波形也可以通過點 擊下拉菜單并且在對應文件夾里選擇自定義波形. 中定義波形也是需要已占用模塊; 因 此四種不同的波形可以在一個模塊中被定義輸出. 這些波形也保存在配置文件中. 一些自定義波形加載規則: 所定義的波形對應一個周期，并將周期性重復。 圖4.11 展示了 3 種不同的定義波形并且Pattern2在當前設置中選定的波形

Fig. 4.11: 函數發生器自定義波形

4.2.6 數據流輸出 數據流輸出用于對采集完成的數據文件進行模擬輸出. 這種模式只支持.dmd 文件 . 數據文件中 的通道數據可以通過TRION3-AOUT模塊上的輸出通道輸出. TRION3-AOUT 作為獨立模塊也支持 這種輸出模式. 要使用這種模式，軟件必須處于L數據采集模式或者記錄模式，在數據回放模式下是不支持的 使用這個模式遵循以下步驟:

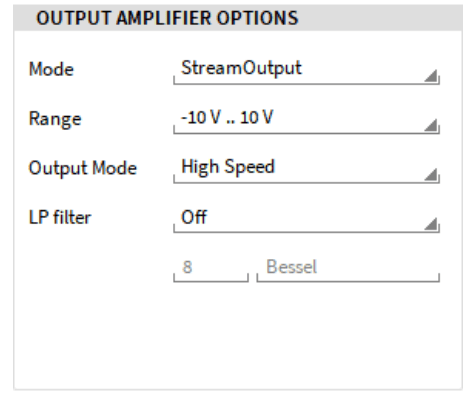

? 打開每個通道的通道設置, 使這些通道能夠用于數據流輸出 (參考圖4.12.）

? 將模式更改為數據流輸出模式，并調整輸出范圍和輸出信號類型(電壓或電流)。所有其他 設置，如加載數據文件，必須在相應的儀器中完成

Fig. 4.12: 數據流輸出設置界面

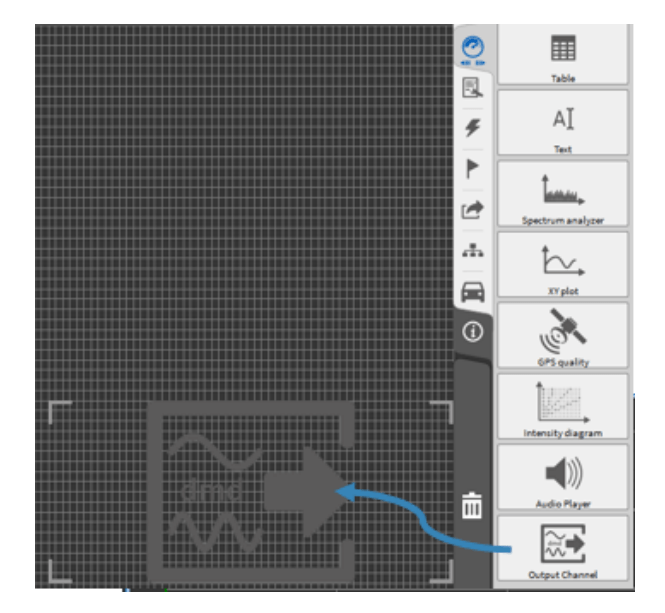

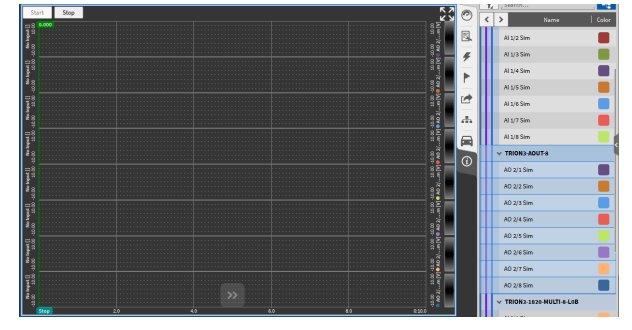

 ? 回到測量界面并打開顯示工具選項. 有一個單獨的工具用于加載數據文件和選擇要輸出/ 作為數據流通道。 參考 圖4.13, 可以拖動顯示工具到測量界面，也可以放大或縮小顯示 工具到合適的尺寸.

Fig. 4.13: 添加輸出工具到測量界面

? 打開數據通道列表不要完全展開，選擇需要輸出的數據通道 . 選擇顯示工具匹配通道.顯 示工具 最大可以使用八個通道.

Fig. 4.14: 選擇輸出通道

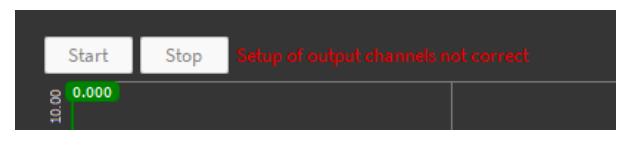

注意: 只有帶有數據流輸出的通道才能在顯示工具中使用 如果正在使用模擬輸出通道，在通道 設置中選擇另一種模式，儀器本身會出現報警 參考圖 4.15. 出現這種情況后打開所有通道設置 并檢查設置模式

 Fig. 4.15: 錯誤模式報警

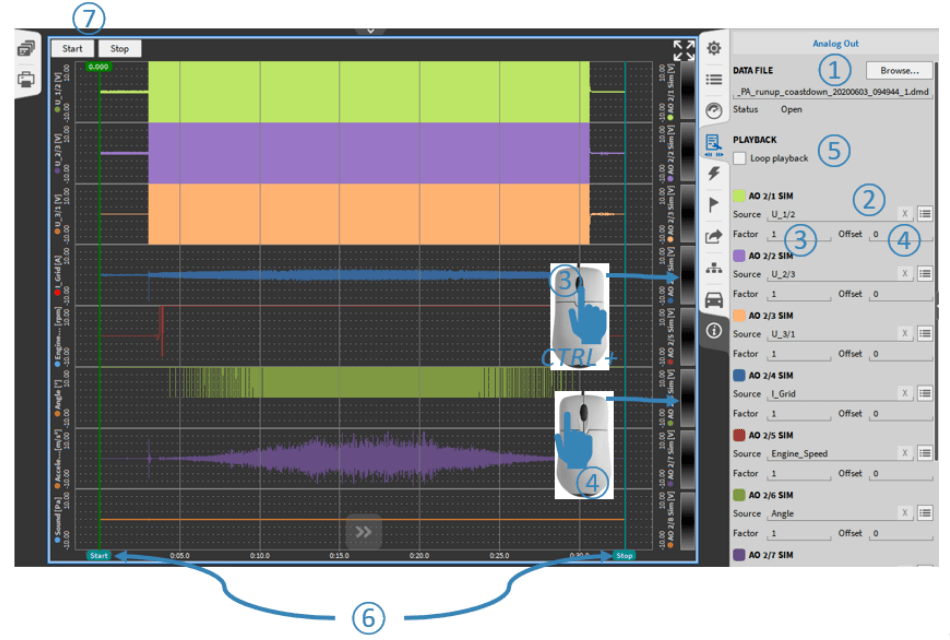

? 要加載數據文件并選擇要輸出的通道，可以通過雙擊儀器本身或選擇儀器打開儀器屬性 菜單選項卡( (如 圖4.16).

? ① 淡季選擇回放的.dmd數據文件

? ② 將模擬輸入通道分配給輸出通道

? ③ 調整輸出比例系數

? ④ 如果需要的話調整輸出偏置

? ⑤ 循環播放否則數據只輸出一次.

? ⑥ 使用光標只重播數據文件的某個部分

? ⑦開始停止暫停數據回放 Fig. 4.16: 數據流輸出顯示工具屬性
