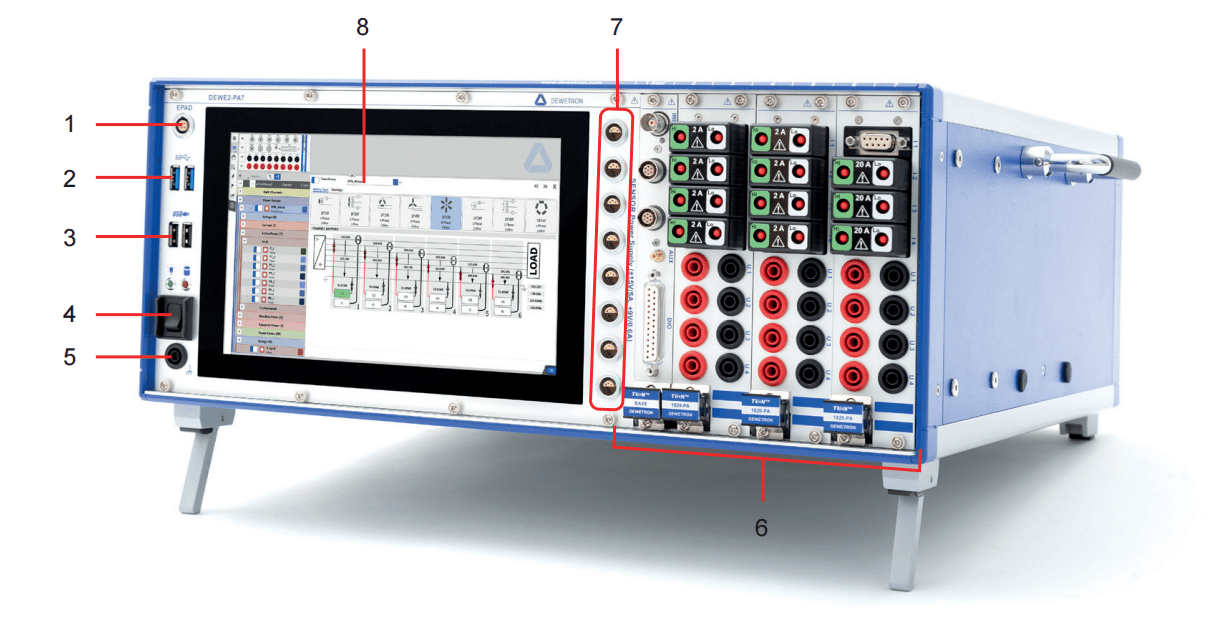

德維創功率分析儀DEWE2-P7前面板功能和布局介紹：

1、 EPAD2 擴展接口（LEMO口，用于連接EPAD2模塊）

2、 USB 3.0接口（USB3.0接口連接器滿足標準的USB引腳分配，通用串行總線）

3、 USB 2.0接口（USB2.0接口連接器滿足標準的USB引腳分配，通用串行總線）

4、功率分析儀開關（系統前端的開關開關用于開啟系統。僅當主電源開關開啟后）

5、功率分析儀主機接地（對于某些測量方法，有必要為系統提供一個額外的接地連接）

6、 TRION? 模塊插槽（7個插槽，用于TRION?系列模塊。DEWE2-PA7支持所有德維創模塊）

7 、電流鉗供電接口（提供 ±15 V / +9 V電源供電）

8、 9" 寸多點觸摸屏（DEWE2-PA7配備了一個明亮的9英寸1280 x 800多點觸控屏來控制儀器，手勢如捏和縮放在操作系統中完全實現）

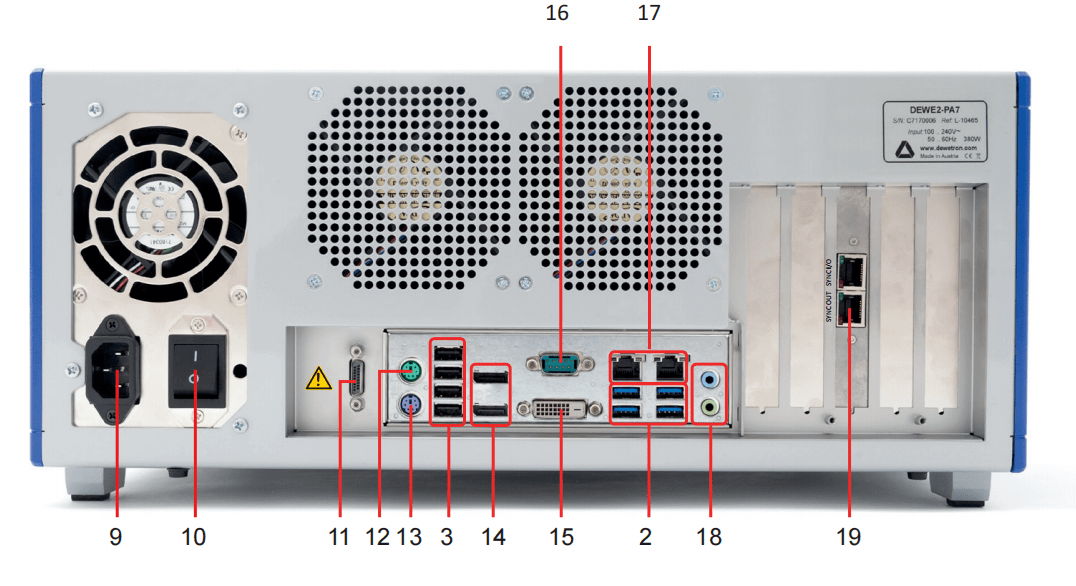

德維創功率分析儀DEWE2-P7后面板功能和布局介紹：

9 、功率分析儀主機供電電源（輸入范圍：100-240VAC，含電源線）

10 、主電源開關（切換到“I”位置時，前面板開關才能工作）

11 、 PCIe 接口（DEWE2-PA7默認配置PCI express x1接口。結合TRION?-SYNC-BUS(19)它可以方便地與f系列機箱進行高速通道擴展。）

注:用于連接DEWE2-F系列的PCIe 1X接口連接器不再是新型號的供應范圍DEWE2-PA7的結構。請注意，TRION-SYNC-BUS接口不受此更改的影響。添加通過TRION-SYNC-BUS接口擴展到DEWE2-PA7。

12、PS/2接口連接器(將外部PS/2鼠標連接到系統。該連接器符合標準引腳分配要求)

13、PS /2接口連接器(將鍵盤連接到系統。該連接器符合標準引腳分配要求)

14 、顯示端口連接端子（除了DVI連接器接口外，DEWE2-PA7還支持兩個具有標準針腳分配的顯示端口連接器）

15 、DVI接口（DVI連接口符合標準的DVI引腳分配）

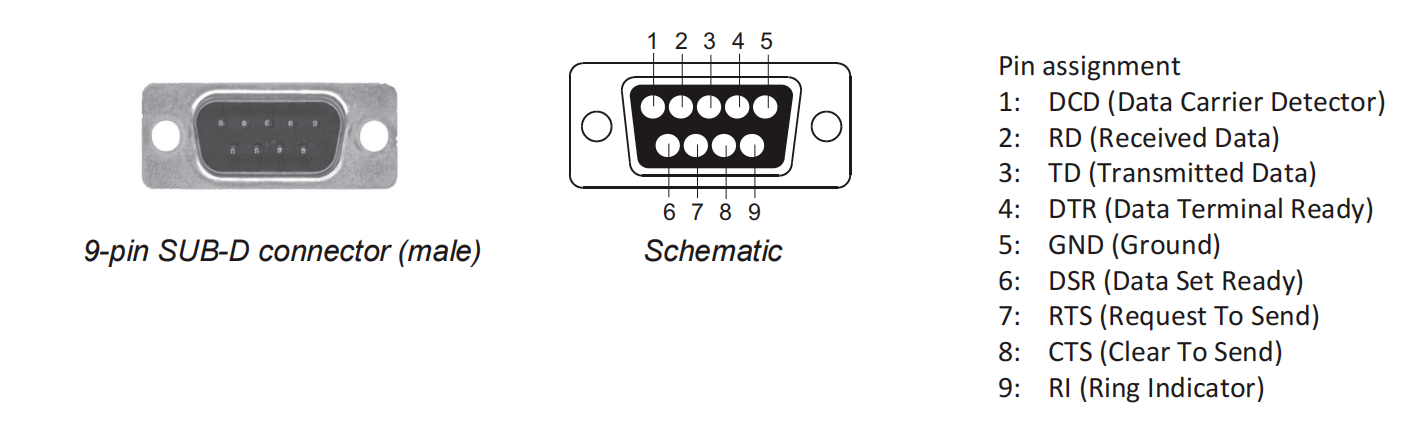

16、 RS-232接口(RS-232公頭接口配置為標準RS-232接口COM1，可用于鼠標或其他外設)
