德維創功率分析儀傳感器電源供電說明

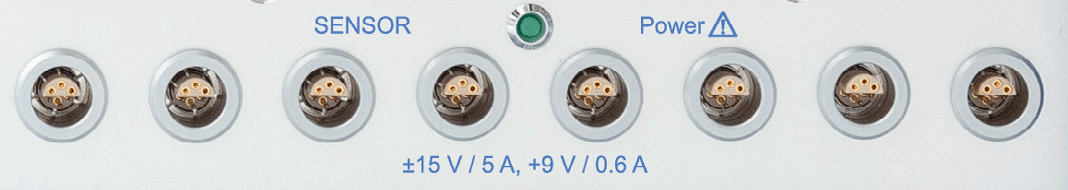

帶載能力：

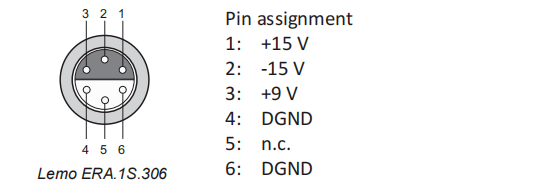

PIN腳定義：

兼容的互感器/傳感器（部分）

PA-IT-60/65	±15 V
PA-IT-200/205	±15 V
PA-IT-400/405	±15 V
PA-IT-700	±15 V
PA-IT-1000	±15 V
PA-IN-1000-S	±15 V
PA-IN-2000-S	±15 V
PA-LF-X	±15 V
SE-CUR-CLAMP-150-DC	±15 V
SE-CUR-CLAMP-200-DC	±15 V
SE-CUR-CLAMP-500-DC	±15 V
SE-CUR-CLAMP-1000-DC	±15 V
SE-CUR-LFR	+9 V

PA-IT-1000和PA-IN-2000-S 的數量限制

由于最大總輸出電流為5A，根據所應用電力系統的并發系數，在極限情況下可以提供不超過4x PA-IT- 1000或PA-IN-2000-S。由于共現系數小于1，可以以標稱電流滿足（選擇）以下應用：

>4x1相直流電系統(4x PAIT1000或PAIN-2000-S傳感器）

>4x2相直流電系統(8x PAIT1000或PAIN-2000-S傳感器）

>2x3相交流系統+1x1相直流系統（7x PAIT1000或PAIN-2000-S傳感器）

>1x6相交流系統+1x1相直流系統(7x PAIT1000或PAIN-2000-S傳感器）
