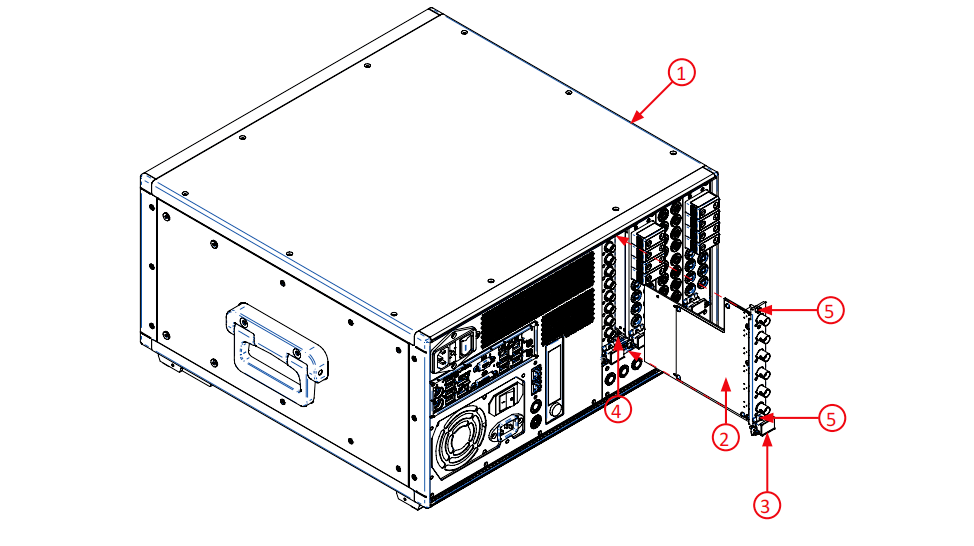

在德維創(chuàng)功率分析儀DEWE3-PA8中安裝TRION/TRION3板卡模塊

1 DEWE3-PA8功率分析儀主機機箱

2 TRION/TRION3系列電力模塊

3 嵌入/拉出手柄

4 模塊指引標簽

5 安裝螺釘

功率分析儀DEWE3-PA8模塊安裝步驟：

步驟1、必須采取適當的ESD預防措施，以避免任何單元損壞。

步驟2：斷開和拔下所有連接的電纜，包括來自DEWE3-PA8和TRION?/TRION3?系列模塊。

步驟3：確定一個受支持的TRION?/TRION3?外設插槽。有些模塊需要一個TRION?的STAR插槽。

步驟4：卸下未使用的TRION?外圍設備或STAR插槽的濾網面板。

步驟5：將TRION?/TRION3?模塊的模塊邊緣放入模塊指南中底盤的頂部和底部。

步驟6：將TRION?/TRION3?模塊插入機箱后部，直到出現阻力。

步驟7：向上拉上嵌入/拉出手柄以鎖定裝置

步驟8：使用安裝螺釘將已安裝的TRION?/TRION3?前面板固定到機箱上。

警告：! 未使用的TRION插槽不能保持未蓋狀態(tài)！確保重新安裝未使用的TRION?插槽的濾網面板，以確保已安裝模塊的正確冷卻。如果模塊因缺少過濾面板而過熱， 則保修無效！
