ISO 26262《道路車輛功能安全》國際標準，是針對總重不超過3.5噸八座乘用車，以安全相關電子電氣系統的特點所制定的功能安全標準，基于IEC 61508《安全相關電氣/電子/可編程電子系統功能安全》制定，在2011年11月15日正式發布，這一標準給汽車制造商提出了新的挑戰：必須測試當汽車傳感器發生故障時車輛的可控性。ISO26262從2005年11月起正式開始制定，經歷了大約6年左右的時間，已于2011年11月正式頒布，成為國際標準。國標GB/T34590于2017年發布，基本和ISO26262保持一致。

安全在將來的汽車研發中是關鍵要素之一，新的功能不僅用于輔助駕駛，也應用于車輛的動態控制和涉及到安全工程領域的主動安全系統。將來，這些功能的研發和集成必將加強安全系統研發過程的需求，同時，也為滿足所有預期的安全目的提供證據。隨著系統復雜性的提高，軟件和機電設備的應用，來自系統失效和隨機硬件失效的風險也日益增加，制定ISO 26262標準的目的是使得人們對安全相關功能有一個更好的理解，并盡可能明確地對它們進行解釋，同時為避免這些風險提供了可行性的要求和流程。

在實際工作中，這意味著測試部門需要采集當某傳感器失靈時，在各種駕駛操作情況下的車輛性能數據。該測試的難點在于：高精度的位置 （±3cm）數據、ECU內部數據、傳感器信號、車輛CAN總線數據等信號的采集，甚至是包括視頻信號的采集，都必須是同步的。下面以具體實例展開說明。

具體案例

某客戶要求德維創公司幫助其測試在一個航向角速度傳感器發生故障時車輛的偏航情況。這種測試之前也做過，不過當時僅僅是憑借駕駛員的主觀感覺來判定駕駛操作的危險程度，這不符合新的ISO標準。為了得到客觀的數據，該客戶裝備了德維創的測試儀器，包括一套陀螺儀/GPS系統和一個安裝在試驗場的DGPS基站。該系統的位置測試精度達到±3 cm。

該客戶的實際測試情況為：駕駛員駕駛車輛以大約20°/s的角速度在一個圓形環道上行駛，通過對CAN總線信號加入一個階躍函數信號來模擬航向角速度傳感器的故障；測試的結果是汽車偏離原來的軌跡達3.5m。

一旦偏航角速度傳感器發生故障，車輛可能會偏離到另一條車道而導致交通事故。當然，客戶的目標是任何時候都能正常控制車輛。因此，車輛上安裝的ESP系統就需要改進?？蛻舨粌H僅是想得到車輛偏離軌跡的結果，更要了解ECU內部的數據。大部分的ECU的內部數據都可以通過一個特殊的接口（網口XCP協議）進行讀取。德維創支持網口XCP協議，這樣，對德維創系統而言，ECU就像一個智能傳感器。

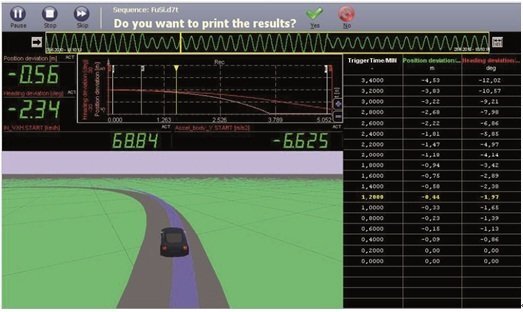

測試完成畫面

為了改進ESP系統，在測試中我們需要同步采集ECU內部參數。對照測試數據，我們發現ESP系統沒有針對航向速度傳感器信號做充分的真實性檢查。在這種情況下， ESP應當判斷出傳感器信號是錯誤的信號。

利用德維創測試系統，可以改進和驗證ECU軟件控制算法，從而判斷傳感器信號的真假，以正確控制車輛。

在對ESP進行改進后，再進行同樣的測試，ESP可以判斷出航向角速度傳感器信號是無效的，從而不會有任何動作。這樣，車輛不會改變行駛軌跡而保證安全。

測試步驟

為了測試在航向角速度傳感器故障情況下的車輛可控性，需要做兩種測試：以勻速直線行駛，或以0.5g的恒定側向加速度在一個環形道路行駛；在特定的彎道（如ISO變道試驗規定的路線）上行駛。如果ECU出現故障信號，汽車可能會發生側滑而偏離車道。德維創系統已經準備好了兩種測試的系統配置文件。這些系統配置文件稍加修改，即可用于其他各種不同的測試項目。
