新能源汽車測試
發布時間：22-11-11 16:53瀏覽次數：123
隨著新能源汽車發展和現行限號政策的煩惱，不少人在買車的時候也都會開始考慮新能源汽車。其中主要考慮的就是新能源汽車充電和續航問題。那么對于電動車是怎么測試的呢？
電動車充放電測試主要參考GB/T31486，分為單體蓄電池和蓄電池模塊兩部分，測試包含額定容量、額定能量、初始容量，容量回復能力，高低溫測試等方面。新國標《電動汽車用動力蓄電池安全要求》預計今年8月份開始執行，其中包括了消費者關心的電動汽車逃生時間，而DEWETRON設備就用于了新國標的前期試驗驗證。
圖1 電動車充放電測試
德維創DEWETRON產品廣泛用于三種工況測試NEDC、WLTP和EPA
在一般的續航測試中會有三種續航標準：NEDC、WLTP、EPA。NEDC臺架試驗的結果往往與實際駕駛條件下收集的結果相去甚遠。此問題也常見于其他駕駛循環測試，如日本的10-15模式或美國的FTP72和FTP75。相比而言，WLTP標準（世界輕型汽車測試規程）是一個更側重真實工況，用于評估傳統汽車和未來的電動汽車，如混合動力汽車、BEV（電池電動汽車）、PHEV（插電式混合動力汽車）和FCEV（燃料電池電動汽車）。WLTP更具動態性，其結果與道路性能相匹配，EPA則是美國標準。DEWETRON的產品廣泛的應用于這三種工況測試。

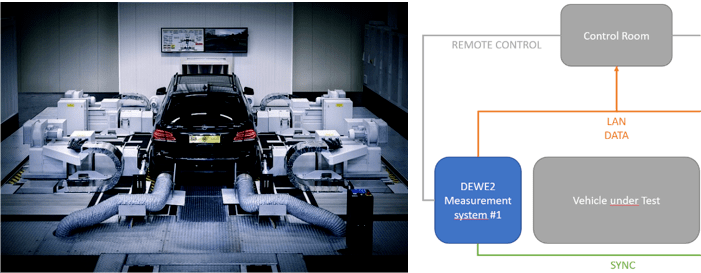

圖2 四電機測試
德維創DEWETRON已連續四年被用于軒轅獎的測評
過去的4年里，德維創作為專業的電動車測試設備生產商被EFS選為合作伙伴，加入到了軒轅獎的測評中。我們負責電動汽車能耗和續航測評。測評按照WLTP標準進行，分為臺架和道路測試兩個部分。

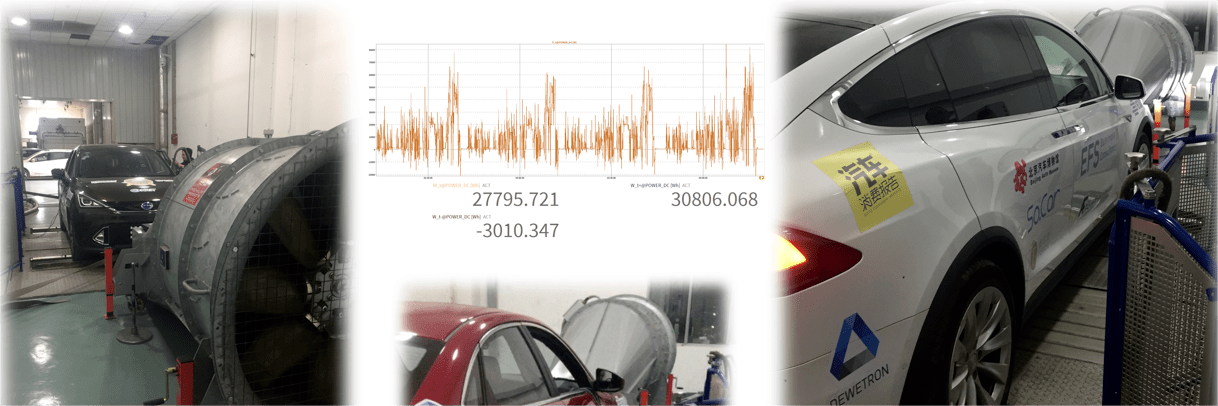

圖3 WLTP臺架測試
Zero-Cross 算法和自適應抗混疊濾波——功率測量精度的關鍵
在新能源汽車測試過程中，重要的兩個測試元件是逆變器和電機，其中保證功率測量精度的關鍵是精確的頻率識別和濾波時間校正。目前所有軟件中功率參數都是基于前一周期的數據計算得到，這種情況下，手動選擇的濾波器在頻率的動態變化過程中就不能保證頻率測量的精度。再加上轉速、扭矩等機械參數的同步采集，就要求測試設備必須能夠根據濾波時延進行自動調整補償。DEWETRON 的Zero-Cross算法和自適應抗混疊濾波器能夠很好的確保系統的精度。

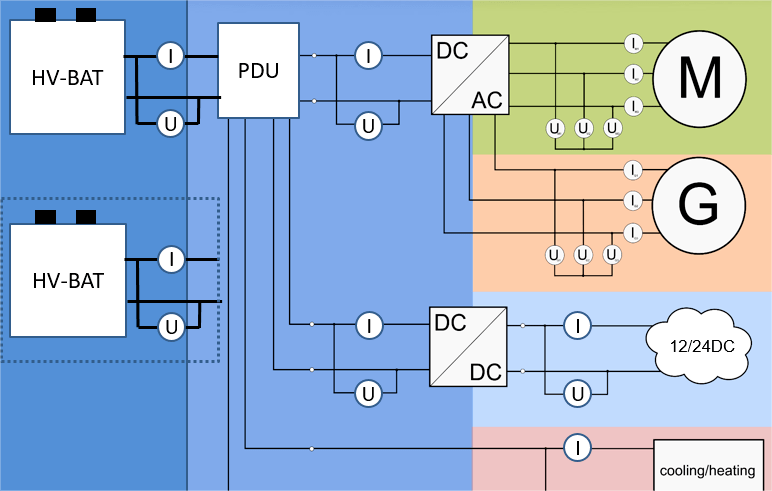

圖4 電動車測試點
Power模塊——變頻電機測試
電機控制是通過變頻器來完成，其開關頻率的大小直接決定著電機的振動、噪聲等參數，而有些變頻器的開關頻率可高達100KHz，為了能夠還原PWM信號切換瞬間的實際波形，測試設備具備更高的采樣率。DEWETRON為此專門設計了每通道2MHz和10MHz采樣率的Power模塊，可定位每個PWM信號的波形情況。
圖5 高低采樣率下PWM信號分析對比

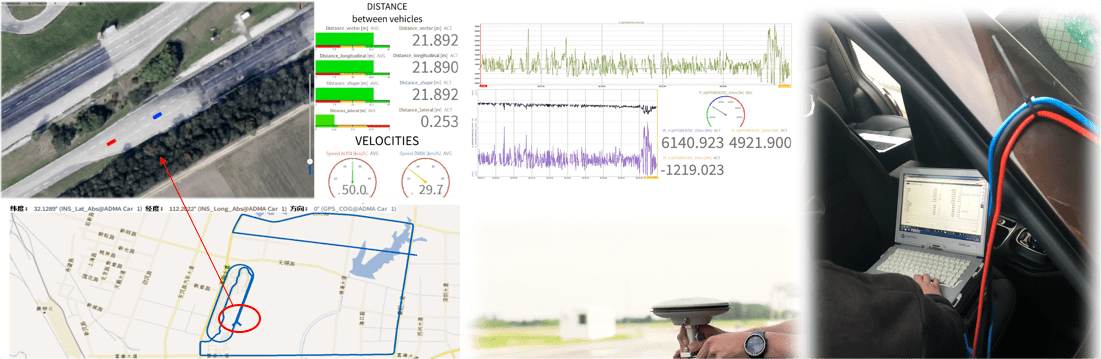

Birds eye功能-實時的同步采集顯示車輛位置和其他采集參數
Birds eye功能是DEWETRON為汽車測試專門設計的同步GPS地圖定位顯示功能，可以把車輛的位置信息同步顯示在地圖中，配合同步采集的功率參數和視頻信號，測試人員可以直觀的查看車輛參數變化時對應的車輛位置和周邊環境信息。
通道拖動完成功率組設置
為了簡化試驗的前期準備工作，我們設計了觸摸拖拽操作方式用于簡化通道配置，測試人員選擇不同的接線方式，然后通過簡單的通道拖動就可以完成功率組的設定。

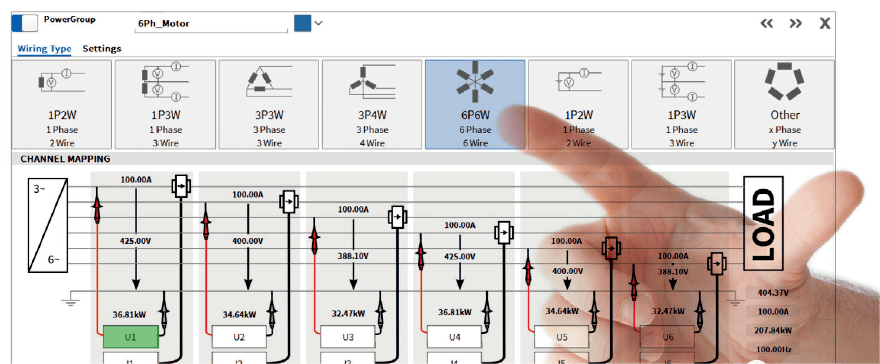

圖7 OXYGEN參數設置界面
隨著新能源汽車的發展，新能源汽車越來越需要更加專業的測試設備， DEWETRON基于在汽車測試領域三十年來積累的經驗，也為新能源汽車測試方面推出了更多的新產品：能量流測試系統、能量回收測試系統、能耗測試、ECU和電機效率測試、充電樁測試系統、無線充電測試系統...., 我們隨時準備迎接各種挑戰。
