差分輸入通用板卡TRION-2402-dSTG

產品描述：德維創DEWETRON差分輸入通用板卡模塊TRION-2402-dSTG產品特點：差分通用輸入模塊采樣:24位，每通道200 kS/s輸入類型-電壓-應變計，電橋傳感器，壓電電橋-IEPE?-電阻，電 ...

服務熱線:15021562539

立即咨詢

產品介紹

德維創DEWETRON差分輸入通用板卡模塊TRION-2402-dSTG

產品特點：

差分通用輸入模塊

采樣:24位，每通道200 kS/s

輸入類型

-電壓

-應變計，電橋傳感器，壓電電橋

-IEPE?

-電阻，電位計

產品參數：

TRION-2402-dSTG技術細節

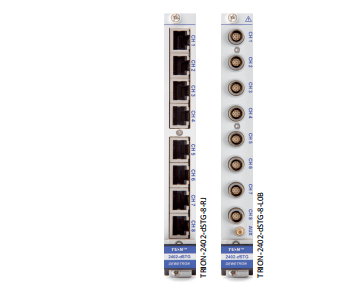

輸入通道	TRION-2402-dSTG-8-RJ	8 channels using RJ-45 sockets
	TRION-2402-dSTG-8-LOB	8 channels using LEMO OB sockets
采樣率	200 kS/s channel
分辨率	24 bit
輸入量程 - 電壓 - 電橋 -IEPE - 電阻 -電流	Depending on external shunt
電壓輸入精度 - 增益偏置 - 置零偏置 - 線性度	±0.02 % ofreading±0.02% ofrange±20μV Typical 10 ppm/°℃max.20 ppm/℃ Typical0.3μV/°C+10 ppm ofrange/℃,max2μV/℃+20ppm ofrange/°C Typical±0.01 %
輸入阻抗	100 MQ
電流偏置	<1 nA
輸入配置	Single-ended or differential(programmable)
輸入耦合	DC,AC(0.16 Hz,0.5 Hz,3.4 Hz,10 Hz); max. DC voltage when AC coupled: 50 V
激勵電壓 - 精度 - 偏置 - 電流限值 - 保護	0 to 13.5 Vc(programmable,1 mVsteps),100 mA max. current, max. 8 Wper module ±0.03 %±1 mV ±10 ppm/K±50μV/K 100 mA Continuous short to ground

激勵電流 - 精度 - 偏置 - 電壓補償 - 輸出阻抗	0.002 to 20 mADC(pogrammable,1μA steps) 0.05%±2 μA 15 ppm/℃ 10V >10 MQ
IEPE激勵 -電壓補償	4 mA±10 % 22V
兼容的傳感器	4-or 6-wire full bridge 3-or 5-wire Y bridge with internal completion 3-or 4-wire 1% bridge with internal resistor for 120 and 350 Ω 4-wire full bridge with constant current excitation (piezo-resistive bridge sensors) Potentiometer; resistance IEPE@(fixed 4 mA excitation)
電橋阻抗	80Ωto10kQ@≤5Vcexcitation
分流器校準	Two internal shunt resistors 50 kQ and 100 kQ
分流器及補償電阻精度	0.05 %±15 ppm/K
自動電橋平衡	250 % of range
信噪比 Free SNR, effective number of bits2)	10 mV range			100 mV range				1V range			10V range
信噪比 Free SNR, effective number of bits2)	SNR	SFDR3)	ENOB4)	SNR	SFDR3)	ENOB4		SNR	SFDR3)	ENOB4)	SNR	SFDR3)	ENOB4)
采樣率	[dB]	[dB]	[Bit]	[dB]	[dB]	[Bit]		[dB]	[dB]	[Bit]	[dB]	[dB]	[Bit]
1 kS/s	82	108	13.3	101	128	16.5		111	141	18.1	112	141	18.3
10 kS/s	78	106	12.7	98	126	16.0		108	136	17.6	109	138	17.8
100 kS/s	72	103	11.7	92	123	15.0		104	134	17.0	107	136	17.5
200 kS/s	69	99	11.2	80	1205)/106	13.0		81	1335)/106	13.2	81	1355)/106	13.2
諧波THD	-97 dB
CMRR	100dB@ 50Hz;90dB@1kHz;80dB@10kHz
模擬抗混疊濾波 - Sample rate≤1k S/s - Sample rate≤10 kS/s - Sample rate>10 kS/s	2.5 kHz(-3 dB),1.5 kHz(-1dB) 25 kHz(-3 dB),15 kHz(-1 dB) 250 kHz(-3 dB),150 kHz(-1 dB)
帶寬 (-3 dB digital filter)	2.5 kHz(-3 dB),1.5 kHz(-1dB) 25 kHz(-3 dB),15 kHz(-1 dB) 250 kHz(-3 dB),150 kHz(-1 dB)						0.494 fs 0.49 fs 0.38 fs
Crosstalk fin 1kHz[10 kHz]	120 dB [105 dB]
通道間延遲	Typically <60 ns between channels using the same range

共模電壓	±10 V DC
過壓保護	±50 V DC
兼容的TEDS芯片	DS2406,DS2430A,DS2431,DS2432,DS2433
兼容的MSI適配器	MSl adapters are not supported
典型功耗	Voltage mode; no excitation	7 W
	IEPE@ mode	7 W
	350 Ωfull bridge(5V/10V)	7 W/ 9.5 W
	120 Ω quarter bridge 5V excitation	8 W
	Bridge mode without connected sensor	11.5 W7)
重量	Approx.200g(RJ45 version),appr.250g(LEMO version)
