如何使用德維創TRION 板卡進行電流測量 ？

不同的TRION板卡都可進行電流測量，TRION-1603-LV-6-L1B、TRION-1620-LV-6- L1B、TRION-1620-ACC-6-L1B這些板卡可直接輸入電流信號并通過內部集成的10Ω電阻測量電 流。 其他板卡也可用于電流測量但需要外部分流器來支持這個功能。這些板卡有：TRION-1603- LV-6-BNC、TRION-1620-LV-6-BNC、TRION-1620-ACC-6-BNC、TRION-1820- dLV、TRION-1600-dLV 和 TRION-2402-x。TRION-1820-PA板卡排除在外。 如果選擇電流放大器模式板卡就需要加裝一個可從下拉菜單中選擇的預定的電阻值的分流器.

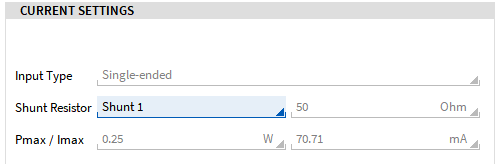

從技術角度來說，測量分流電阻的電流就是測量分流電阻兩端的電勢差。 ???? = ???? ???? 電壓U是測量到的，電阻R是已知的，這樣電流I就能被確定了。因此如果要測量分流電阻上的電 流，一個因電流通過外部分流器而引起的電勢差造成的電壓信號就會提供給TRION模塊。這個電 壓會通過上方的公式重新計算成電流，這個計算由OXYGEN自動完成。因此這個分流電阻的阻值 必須與圖. 7.39中下拉菜單中選擇的阻值相同。 當然也可以使用與下拉菜單中阻值完全不符的分流電阻。如果使用不是下拉菜單中的電阻，電 流與電壓之間的系數需要手動計算并填入，設置方法如下：

? 設置放大器為電壓模式

? 將物理單位改成A(安培) 將電阻阻值作為比例系數填入，即50 Ω

? 通過這些設置，使用電壓來計算電流的方法就與在電流模式中通過下拉菜單選擇外部分流 電阻的方法一致了。于是，測量到的電壓信號乘以填入比例系數，結果就是電流。 corresponding current I = ???????????????????????????? ???? ???????????????????? ???? * ???????????????????????????????? ???????????????????????????? ????

? 考慮到物理單位，下方的方程是等效的： [????] = [? ???? ???? * ???? ]? 如果TRION 板卡集成有10 Ω 分流器用于電流測量，以上所有將不適用！以上僅適用于使用外部 分流器測量電流。
