德維創數據采集裝置在儲能變流器低電壓穿越能力檢測中的應用

儲能變流器低/高壓穿越能力檢測

德維創數據采集裝置、功率分析儀可計算并記錄電壓，電流的快速變化。并可直接計算出有功電流，無功電流的正負序分量。

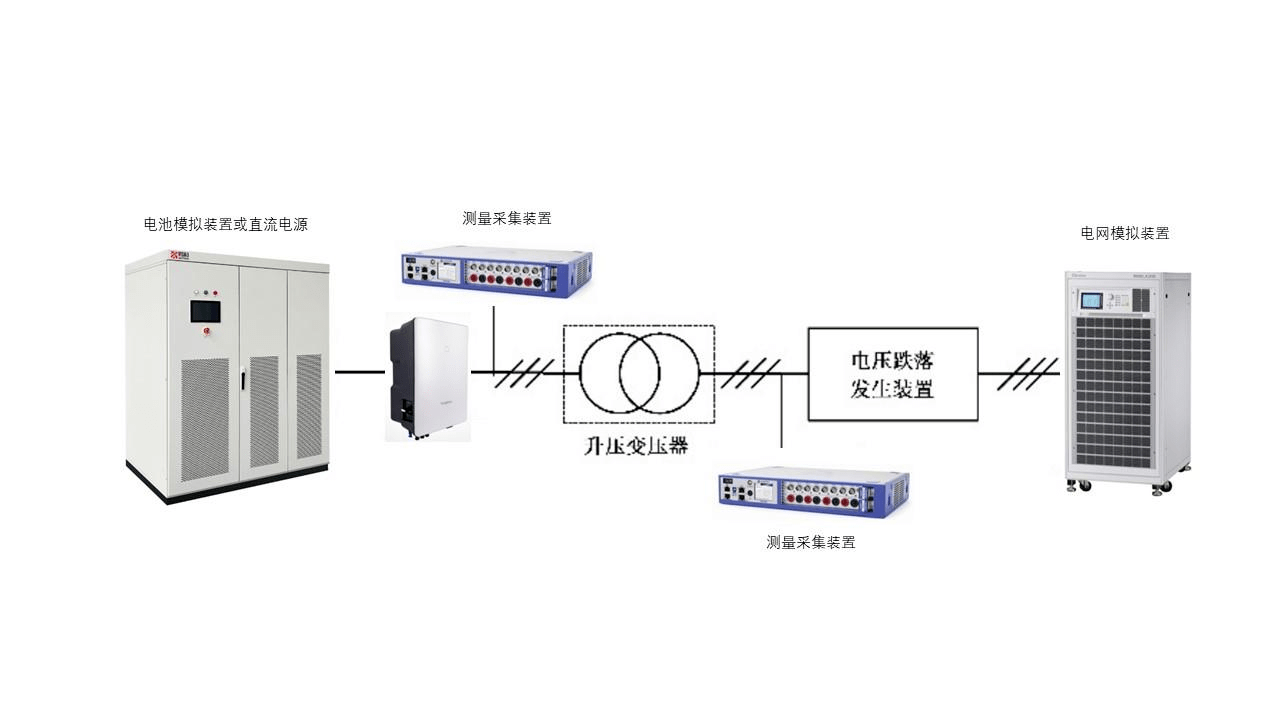

  低/高壓穿越能力檢測回路

儲能變流器低/高壓穿越能力檢測使用設備：

主機TRIONet

模塊TRION-1820-POWER

傳感器CT-1000

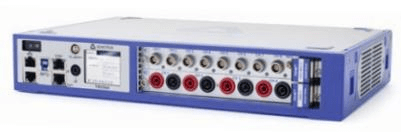

TRIONet 便攜式記錄儀

需連接外部筆記本或工作中配合使用,可加裝 1 張 TRION-1820-POWER-4 采集卡，采集 4 路電壓及 4 路電流； 高壓通道量程可達±2000Vpeak，電流通道量程可達 40Apeak； 采樣率可達 2MS/s，分辨率 24bit 測試精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 無量程誤差； 無間隙存儲，無需示波器即可查看信號波形。

儲能變流器高低電壓穿越測試方法：

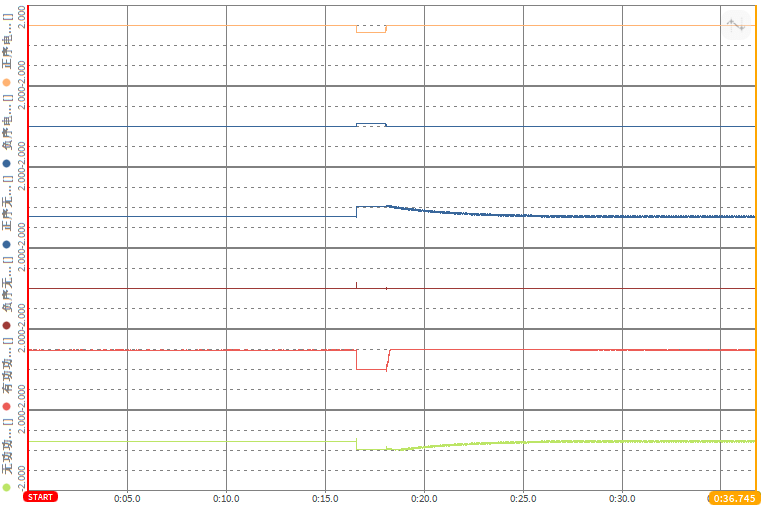

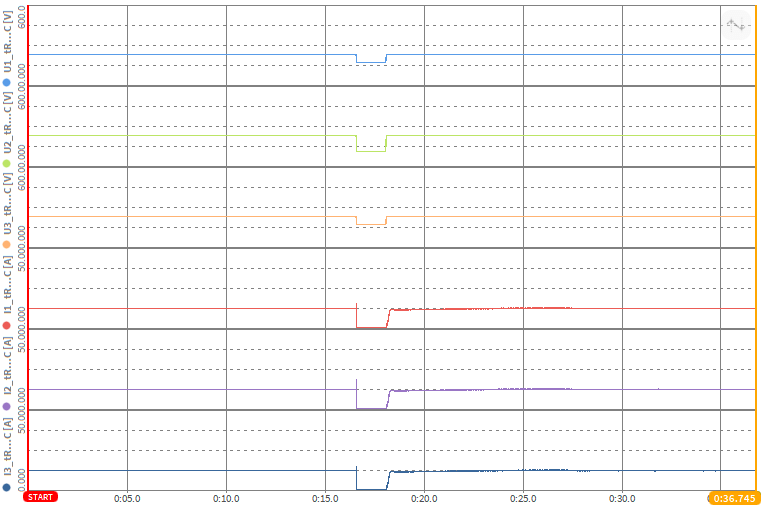

利用波形圖記錄電壓跌落或上升曲線圖，無功電流變化圖。使用光標計算跌落時間，功率恢復時間等
