德維創數據采集裝置在儲能變流器并離網切換檢測中的應用

儲能變流器并離網切換檢測

同時測量逆變器或變流器負載側及交流側的電壓，并捕捉并網開關的動作信號，精確測試并離網切換時間。

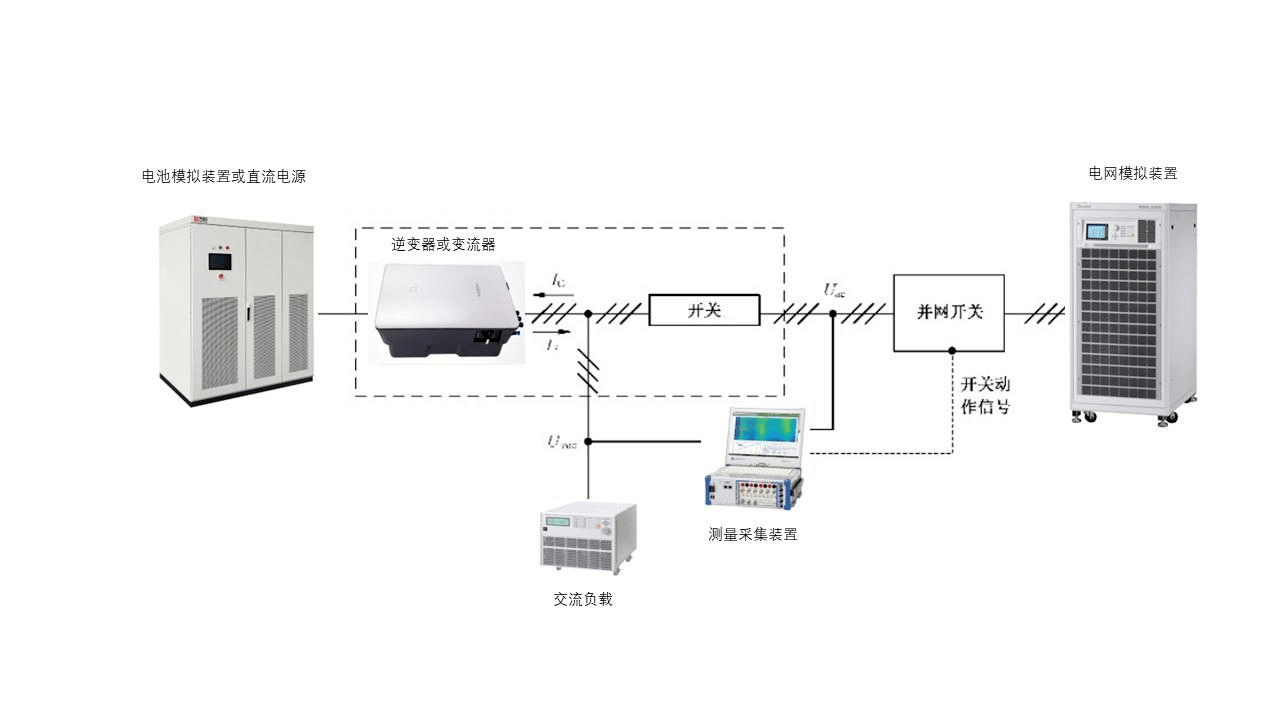

并離網切換檢測回路

儲能變流器并離網切換檢測設備：

DEWE3-A4

TRION-1810-HV-4

DEWE3-A4 便攜式一體化主機：

可加裝 2 張 TRION-1810-HV-4 采集卡，采集 16 路電壓，或采集 8 路電壓及 8 路電流； 高壓通道量程可達±2000Vpeak，電流通道量程可達 40Apeak； 測試精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 無量程誤差； 無間隙存儲，無需示波器即可查看信號波形。

儲能變流器并離網切換測試內容

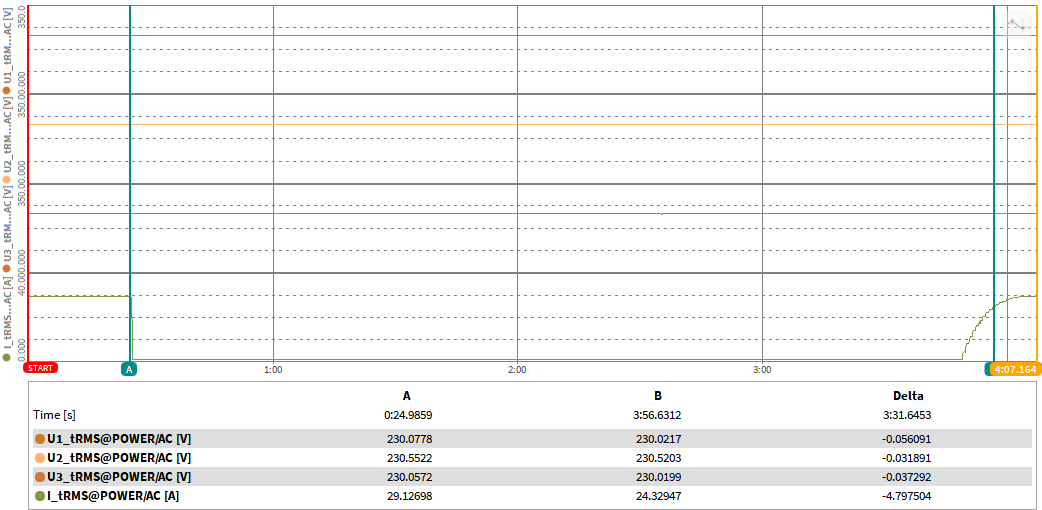

被動并網轉離網切換時間檢測 利用 AB 光標測量并網開關斷開時刻起到放電電流達到額定電流 90%的時間。
