德維創數采在大型客機機載電源測試系統中的應用

中國某飛機有限責任公司  大型客機機載電源測試系統

項目背景： C9XX 大型客機是我國按照國際民航規章自行研制、具有自主知識產權的大型噴氣式民用飛機。大型客機研制 2007 年 2 月由國務院立項確定，是中國重大科技專項。中國商飛公 司是我國研制大型飛機的項目主體，也是實現我國民機產業化的重要載體，承載著國人的 藍天愿景和我國民機產業多年的期盼。 德維創為商飛提供的測試分析設備，用于 C9XX 客機機載電源測試分析，為整機的電力供應系統測試提供了精確而完整的數據，并按照 GJB181 和 ISO12384 測試標準，定制化 開發了分析計算軟件和標準報告軟件。

測試系統組成：

DEWE2-M13 * 3

TRION-1820-POWER-4 * 11

TRION-POWER-SUB-dLV-1 * 44

TRION-1620-LV-6-BNC * 5

TRION-TIMING * 3

TRION-BASE * 3

TRION-2402-V-8-B * 4

測試內容：

 機載電源電壓電流測試 機載電源振動狀態監測 頻率及數字信號監測測試 DC28V/270V 穩態特性/瞬態特性 AC115V/200V 400Hz 穩態特性/瞬態特性

項目特點：

? 設備需機載飛行測試；

? 機載電源組成復雜，測試要求同步性極高；

? 航線調度、飛行成本及關注度要求，對設備穩定性要求極高；

? 需要按照 GJB181 和 ISO12384 標準進行數據分析和出具測試報告；

項目結果：

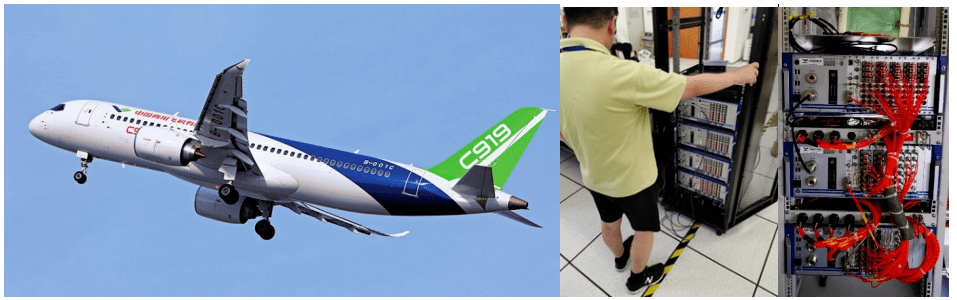

? 德維創設備隨 C9XX 試飛機飛行試驗，數據采集運行穩定無故障；

? 所有信號精度和同步性、獲取客戶驗證無偏差；

? 根據客戶需求定制分析軟件和實驗報告生成功能，滿足標準報告需求；

 分析和標準報告展示： GJB181A/181B ISO12384 標準分析及報告生成界面展示
