德維創數采在大型實驗數據中心的應用

為了方便試驗數據收集、試驗數據的統一管理以及試驗任務的統籌安排，許多檢測中 心和研究機構逐漸開始注重測試數據中心的建設。數據中心既包括了上述針對大型試驗臺 的數據匯總，也包括分布式測試、不同試車臺、不同測試部門等綜合數據中心。DEWETRON 測試設備的多種數據傳輸方式和數據接收方式，以及開放性的硬件和軟件，對于測試中心 的數據傳輸、數據兼容、數據匯總、試驗分組管理等有很好的支撐作用。 測試數據中心的作用： ① 實驗數據的匯總，既包括 DEWETRON 自身數據，同時包括其他第三方設備； ② 遠程設備管理，包括設備的使用狀態、設備數據是否上傳、上傳測試通道等； ③ 測試數據的實時監控顯示，用于測試狀態監控以及數據展示。

測試數據中心案例（一）

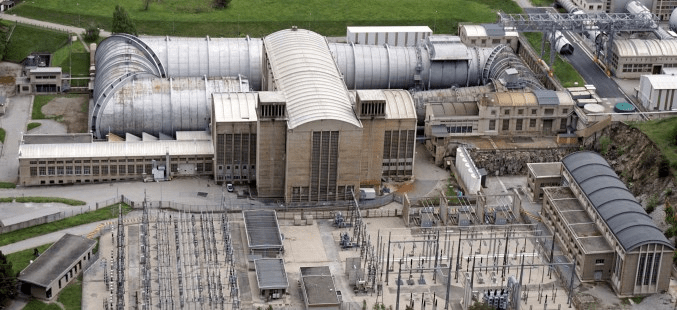

ONERA 法國 大型風洞分布式測試數據中心

項目規模：歐洲較大的連續氣流風洞

測試背景及系統組成：

• S1MA 風洞配備了兩個對轉風扇，由佩爾頓渦輪機驅動并提供 88MW 動力；

• 空氣流速 0.05~1 馬赫；

• 直徑 8 米，同類型設施中很大；

• 典型模型翼展尺寸：3.5~4 米；

測試系統組成：（240 多功能通道）

• DEWE3-RM16 * 5

• TRION-1820-MULTI-8 * 30

• OXYGEN-NET

項目特點：

? 測試信號種類繁多，應變、振動、噪聲、位移、溫度；

? 測試空間較大，為減少傳感器線長，設備分布式布局；

? 針對不同測試，由于測點不同，因此需要數據中心針對性啟用對應設備；

? 中控數據中心控制系統并獲取測試數據。 能力提升：

? 大通道同步測試/采集能力

? 多臺設備組網，不改變網絡連接下可隨時鎖定使用的設備，而不影響網絡內其他設備；

? 數據中心可遠程實現網絡內設備啟用狀態、設備設置及數據匯總傳輸。

測試數據中心案例（二）

波音公司 多試驗臺測試管理及數據中心

項目背景介紹： 波音公司測試部擁有多個零部件及性能測試分部門，波音公司希望將所有的部門測試 設備連接到同一局域網內（內網），數據中心通過網絡即可指定控制操作的測試臺，于此同 時可以選擇性的獲取某一試驗臺的測試數據。

測試系統組成：

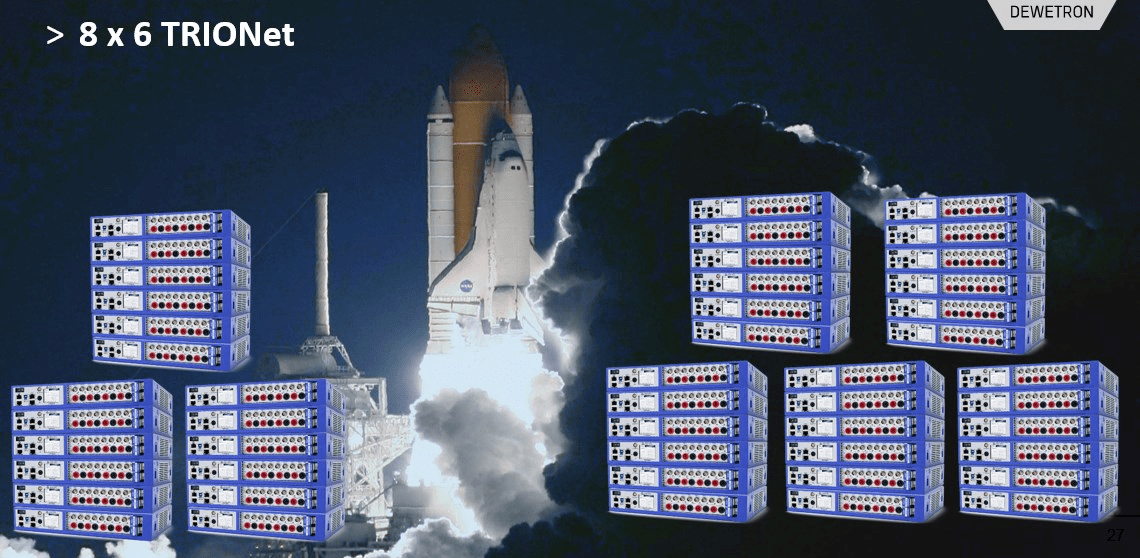

TRIONet * 48 個（每 6 個一組，分布于 8 個測試部門）

各類 TRION 板卡≥90 張

項目特點：

? 設備數量及通道數眾多，且測試信號類型齊全；

? 多個測試部門、測試臺設備同一接入局域網（內網）；

? 需要數據中心統一控制；

? 根據試驗任務安排，啟用指定試驗設備并將其組網，不影響其他局域網內設備；

? 數據中心控制設備使用狀態、設置信息以及獲取測試數據。

能力提升：

? 多部門試驗臺設備組網（內網）及管理能力；

? 數據中心對設備的選取和控制能力；

? 遠端數據實時獲取和顯示能力
