FlexRay汽車總線協議在OXYGEN軟件中的配置應用

當且僅當以下硬件與OXYGEN結合使用時，可以通過OXYGEN獲取FlexRay數據流:

? Vector VN7610 (1g個 FlexRay 接口)

?硬件必須通過USB連接到運行OXYGEN的測量系統。.

? 除了CAN- FD數據采集外，VN16x0接口還可用于常規采集CAN -數據流(高達1 MBaud)。

? 此外，它還可以用來通過can傳輸數據。這是一個額外的可選特性，需要一個單獨的許可 證, 詳情請參考 CAN-OUT - CAN輸出:.

? 如果需要同時使用上述CAN-FD和FlexRay接口，請按照以下步驟操作:

? 運行Vector_Driver_Setup，它可以在Vector主頁上找到

? 選擇對應的硬件設備的驅動程序并運行安裝 (如圖4.43)

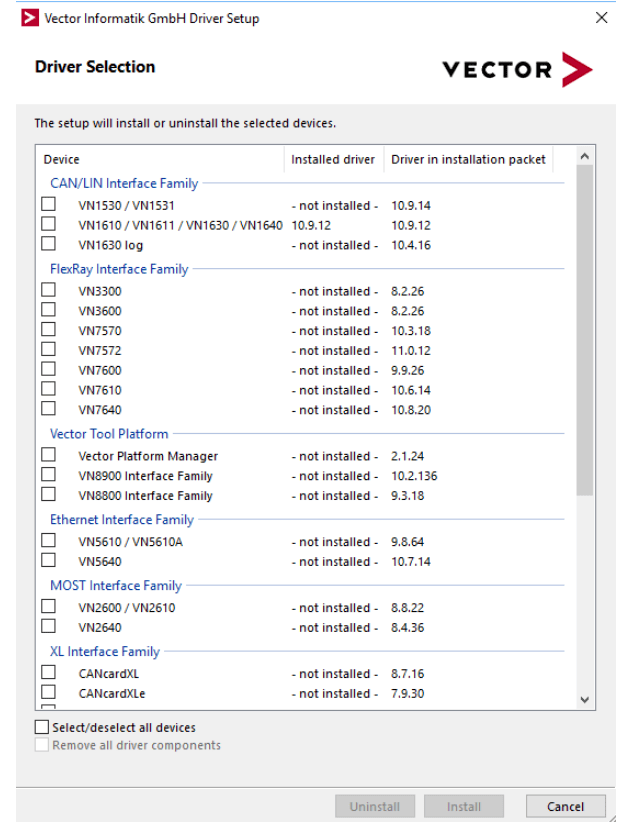

Fig. 4.43: Vector 驅動選項

? 安裝完成后，連接VECTOR設備到測量系統.

? 打開OXYGEN，進入系統設置DAQ硬件，確保VECTOR硬件已啟用 (參考DAQ Hardware)

注意: 如果VECTOR選項是紅色的 (如圖4.45), 目前的軟件激活狀態是不支持CAN-FD的 (如圖 4.45). 請聯系我們的是支持團隊

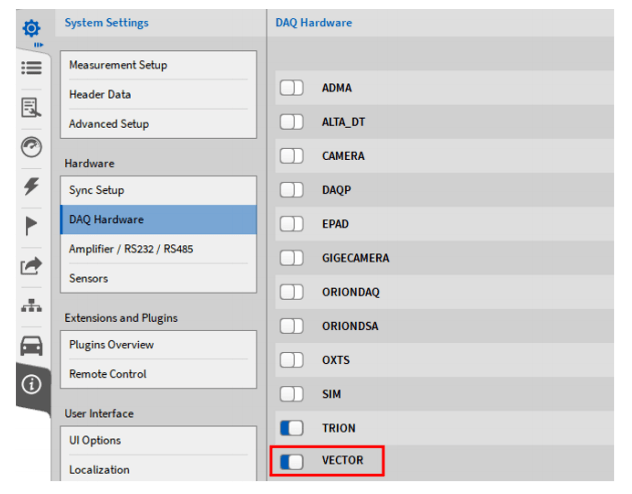

Fig. 4.44: 激活CAN-FD

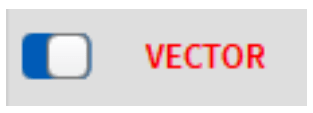

Fig. 4.45: 沒有CAN-FD對應激活

? 在這個菜單中改變?cè)O(shè)置，需要重新啟動軟件

 注意：如果在操作過程中，Vector硬件設備和測量系統之間的連接出現故障(即USB線被拔出)， 則必須在解決連接問題后重啟OXYGEN，重新啟動CAN-FD數據采集。

4.7.2 Flexray通道設置

? 打開OXYGEN 通道列表. The Vector 硬件通道將在 VNxxxx通道列表中可見 ( 圖 4.51).

Fig. 4.51: 通道列表包含VN系列硬件

? 點擊齒輪形狀按鈕進入通道設置(藍色標記圖 4.51). 點擊加載按鈕家在正確的配置文件 (如圖. 4.52).

? 說明文件必須兼容fibex 2.0到4.1.2描述文件標準 (ASAMMCD-2 NET)

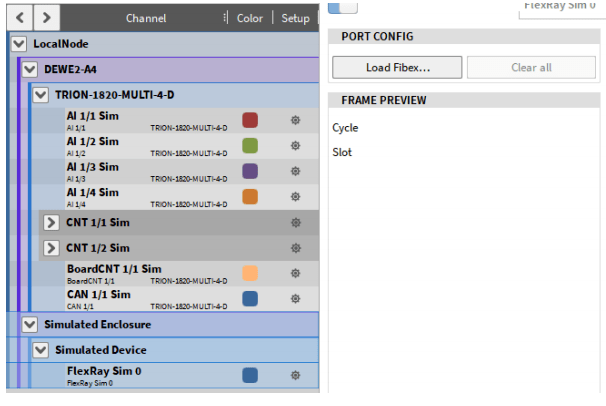

Fig. 4.52: FlexRay通道設置

? 加載完Flexray配置以后一個通道選擇對話框探出來 (如圖4.53) 將打開以從febix格式文件中 選擇數據采集時需要解碼的通道。可以只選擇某些通道和消息，也可以選擇所有通道。

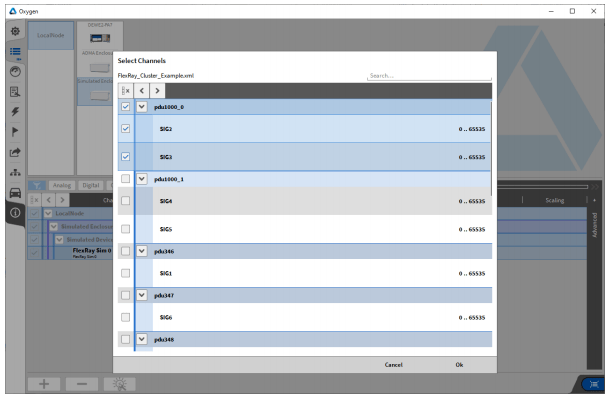

Fig. 4.53: 同道選擇對話框

要在以后選擇額外的通道，只需重新加載fibex文件并在通道選擇器對話框中選擇更多的 通道。清除所有(圖4.52)按鈕刪除當前的通道選擇。 加載fibex文件后，將出現一個位于通道名稱左側的箭頭。單擊箭頭將展開FlexRay通道列表，并顯示每個FlexRay消息，包括它們的通道(圖4.54)。

Fig. 4.54: OXYGEN中Flexray通道列表

FlexRay離線解碼:

? 在數據分析過程中，可以添加需要解碼的額外通道。因此，在通道列表中打開相應的 FlexRay端口，并再次加載fiex 文件?，F(xiàn)在可以選擇和解碼更多的頻道。

注意: 不可以從數據文件中刪除以前記錄和解碼的通道。

Flexray在OXYGEN中的限制:

? 不支持ARXML (AUTOSAR XML)描述文件

? 不支持多窗口

? 不支持自動連接

? 不支持字符串通道

? 不支持一個信號根據范圍的不同縮放類型
