電機等動力傳動系統的效率分布圖MAP

在動力傳動系統測試中，動力傳動系統各部件的效率分析起著至關重要的作用，對動力傳動系統的整體效率分析具有十分重要的意義。效率分布圖MAP是一種方便的解決方案，可以在DEWETRON的測量和分析軟件OXYGEN中直接精確可視化傳動系統的效率。它顯示了x軸和y軸的速度和扭矩之間的關系和z軸的機械效率之間的關系。效率顯示在一個彩色編碼的地圖中，不同的值有幾個區域。

這張圖很好地概述了整個測量范圍和所有負載步驟，用于分析速度和扭矩的任何組合與不同測量點的單個值相比的效率。因此，它可以用于設計組件，以使常規工作區域的總效率化。另一個優點是可以在同一測量過程中糾正錯誤的測量點。這可以通過簡單地在地圖中覆蓋一個特定的值而不丟失其他已經測量的點來實現。此外，不同的觸發選項可用于不同的操作模式，如試驗臺控制或手動使用。本文解釋了在OXYGEN軟件中創建效率圖以及使用該特性所帶來的優勢。

輸入信號

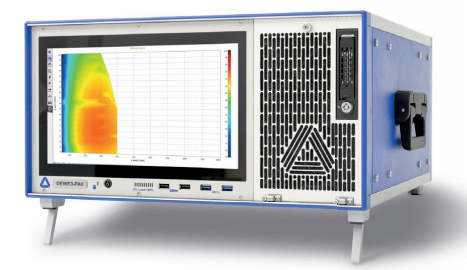

德維創DEWETRON的混合信號功率分析儀是任何功率應用的未來解決方案。

混合信號輸入為為了捕捉電壓和電流信號，以及所有相關的機械和環境參數儀表，以獲得DUT的完整圖像。機械效率與功率值的時間同步測量是獲得顯著結果的關鍵因素。

所有功率值為每個周期計算，以正確計算所有進一步的參數。對于機械效率，速度和轉矩信號以及功率測量所需的電壓和電流信號都是必要的。有了這些參數，效率圖的基礎就建立起來了。

創建一個功率組

為了計算功率參數，可以在OXYGEN軟件中創建一個所謂的功率組。

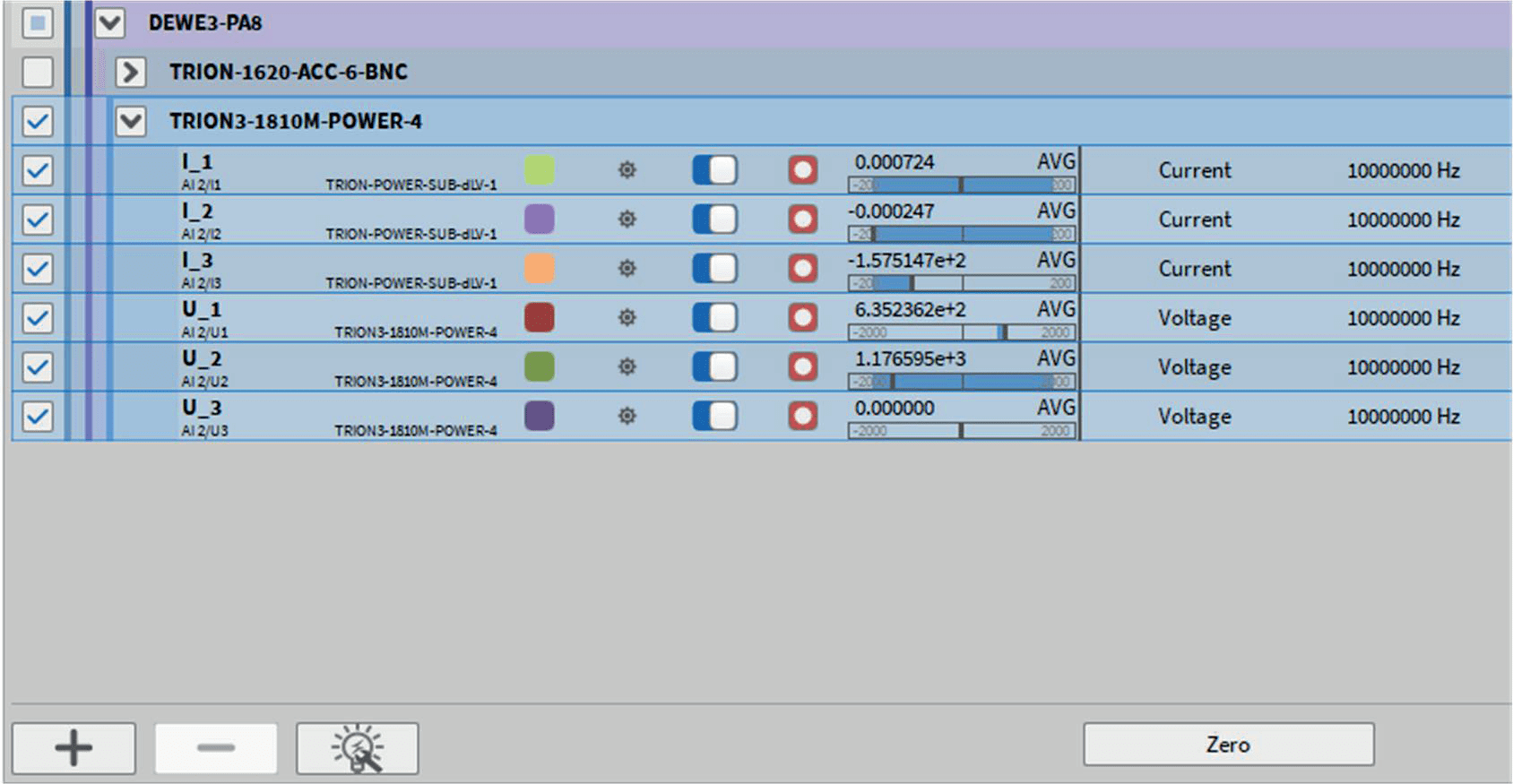

按此順序分別選擇每個相的電壓和電流通道，然后單擊左下角的燈泡按鈕。Power Group將作為一個新部分出現在頻道列表中。當展開此部分時，可以看到所有計算參數。例如，這些包括電壓的每相和所有相組合的總均方根(含諧波頻率)值，每相和所有相組合的基本均方根(僅為基本頻率)值，每個階段的平均值和峰對峰值。此外，許多參數的電流，有功，無功和視在功率包括功率因數和能量值。

通過這些簡單的步驟，可以進行功率測量。

機械功率分析可以在功率組設置(Advanced settings > mechanical)中啟用，可以通過單擊功率組通道中的小齒輪按鈕打開。在那里，可以將速度(單位必須是[rpm]或[U/min])和扭矩(單位必須是[Nm])分配給機械功率分析。

這樣做的好處是，電力和機械通道是同步的，不需要更多的設置。計算機械功率的時間周期與計算電力功率值的時間周期相同，因此將在每個周期更新。

創建一個效率分布圖MAP

完成這些步驟后，只需單擊機械功率設置中的“添加效率地圖”按鈕，就可以創建效率分布地圖。

就像Power Group一樣，在通道列表中出現了一個叫做矩陣采樣器通道的新部分。之所以叫這個名字，是因?yàn)椴粌H可以用速度、扭矩和機械效率作為輸入通道，在這個特性中還可以用其他通道來可視化一個任意輸入信號對兩個可自由定義的參考通道的依賴關系。然而，如果效率圖是直接在功率組之外創建的，那么以下通道將自動用作輸入通道:

> x軸速率

> y軸力矩

>z軸機械效率

這個新的數據通道包括各種不同的設置，比如輸入通道Z的可定制平均窗口。設置還包括對結果映射的預覽，其中包含值和步長。另一個優點是不同的操作模式，可以使用。該特性可以通過定義觸發器通道在測試臺受控環境中使用，因此，每當觸發器被激活時，映射將被更新。例如，這個觸發器可以是由試驗臺提供的數字信號。否則，穩態觸發器可用于半自動操作。穩態操作不需要選擇任何觸發通道。可以為輸入通道X和Y定義兩種條件，以便武裝觸發器。這兩個條件是一個閾值和時間-一個閾值必須保持在一定的時間內，以激活觸發器，因此，將一個值放入地圖。

另一種選擇是手動操作。

如果執行了測量，并且由于任何情況必須重復特定的測量點，那么這是非常有用的。對于這種手動操作，必須解除觸發器以抑制映射的更新，并且矩陣中不存儲任何值。然后，具體的測量點可以接近，并通過單擊Take sample按鈕手動將樣品放入矩陣中。測量值錯誤可以用一種很簡單的方式進行更正。

可視化

通過將矩陣采樣器通道拖放到測量屏幕上，可以簡單地用OXYGEN中的強度圖可視化效率分布圖。

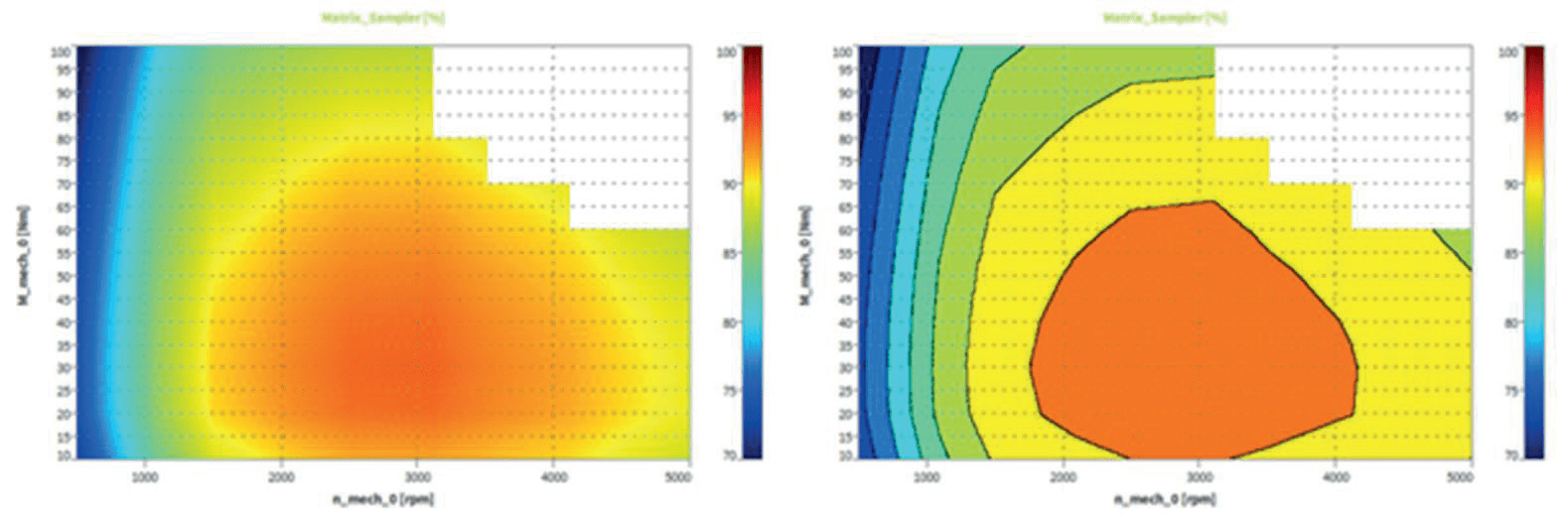

在測量過程中，地圖會被填滿，給人一個效率的直接印象。線性插值可以選擇，就像不同的級別分級選項。下面的圖顯示了在測量期間映射是如何填充的，這允許直接的結論或整體效率的概述測量范圍。

總結

效率分布圖以彩色編碼的地圖精確地顯示了機械效率與速度和扭矩的關系，這有助于分析和描述電機傳動系統在確定的操作點范圍內的效率?？梢詮膱D中快速得出結論，因?yàn)樗跍y(cè)量期間在線填充。多個觸發器選項允許使用不同的操作模式，這使得它成為多個應用程序度量的完美特性。
